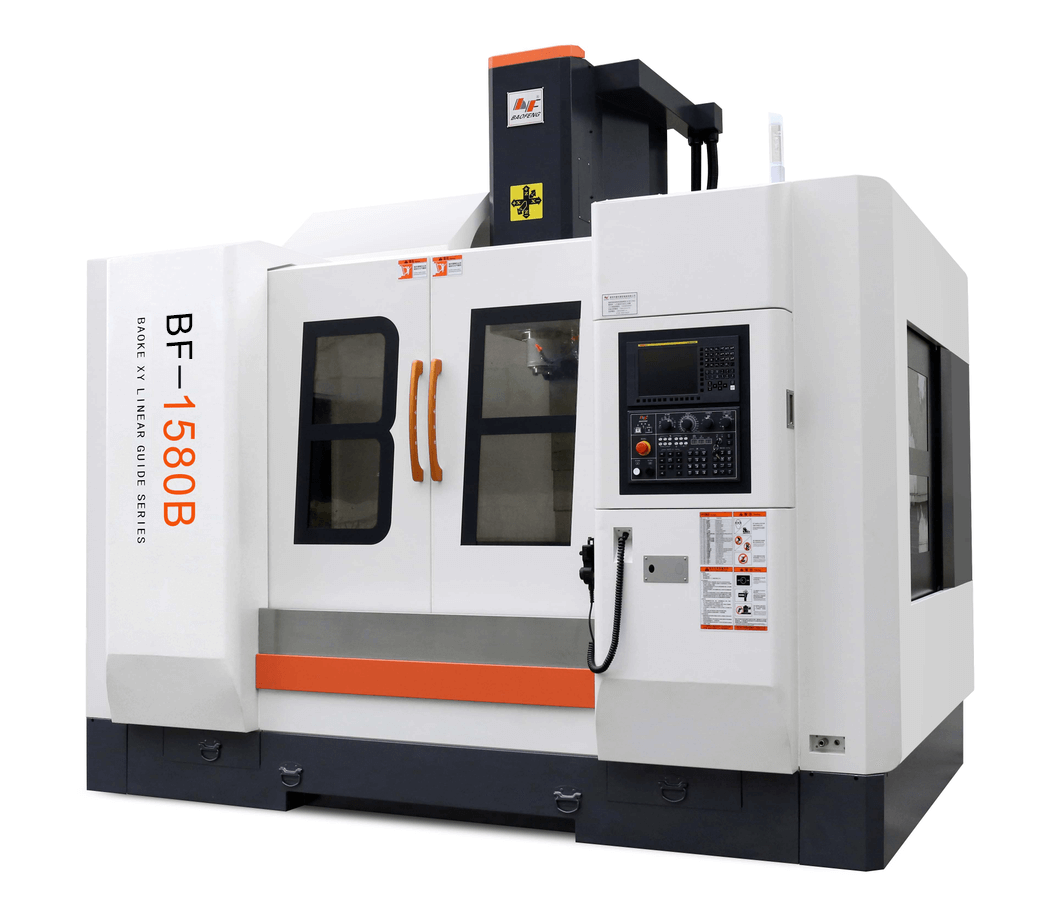

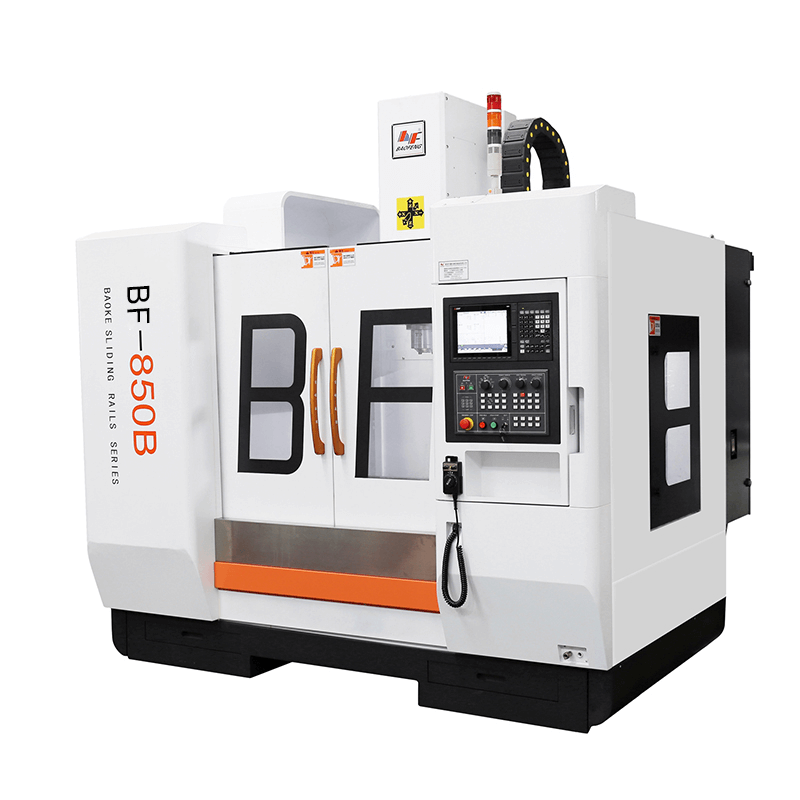

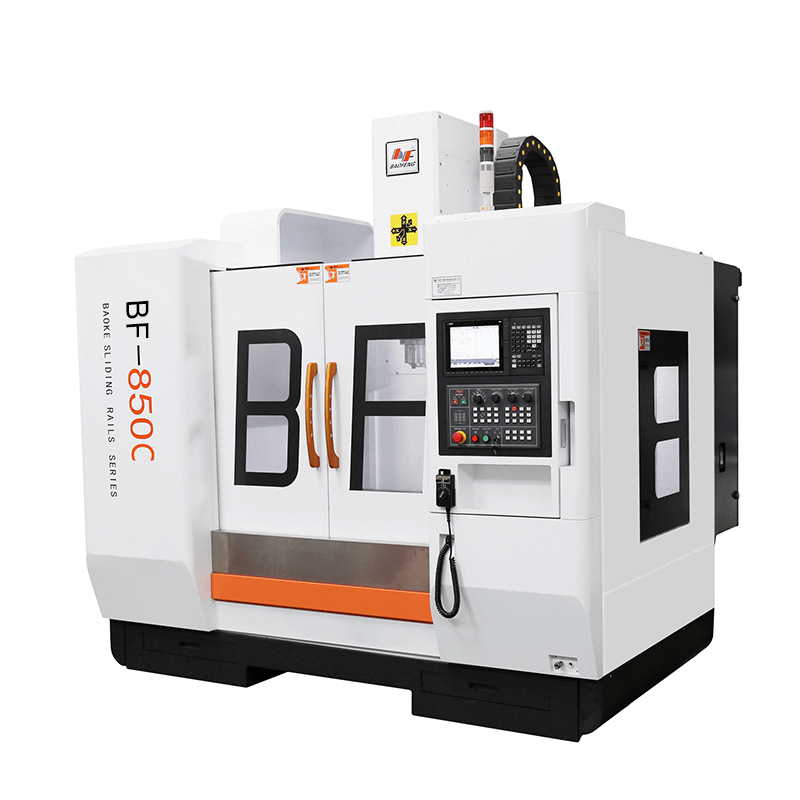

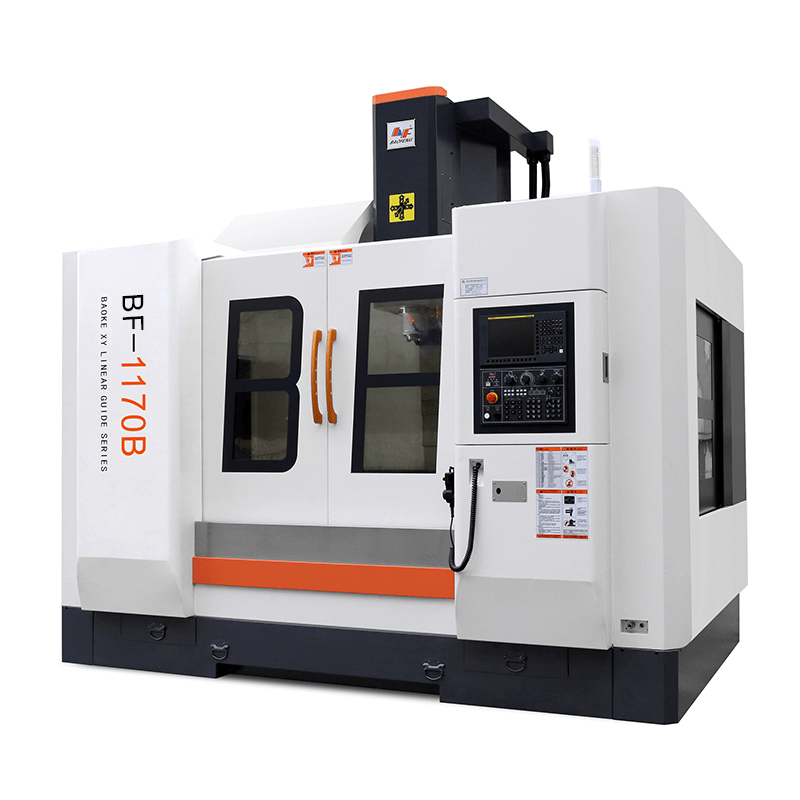

BF-850B/ BF-850C/BF-1170B/BF-1580B
產品描述
B系列三硬軌機型

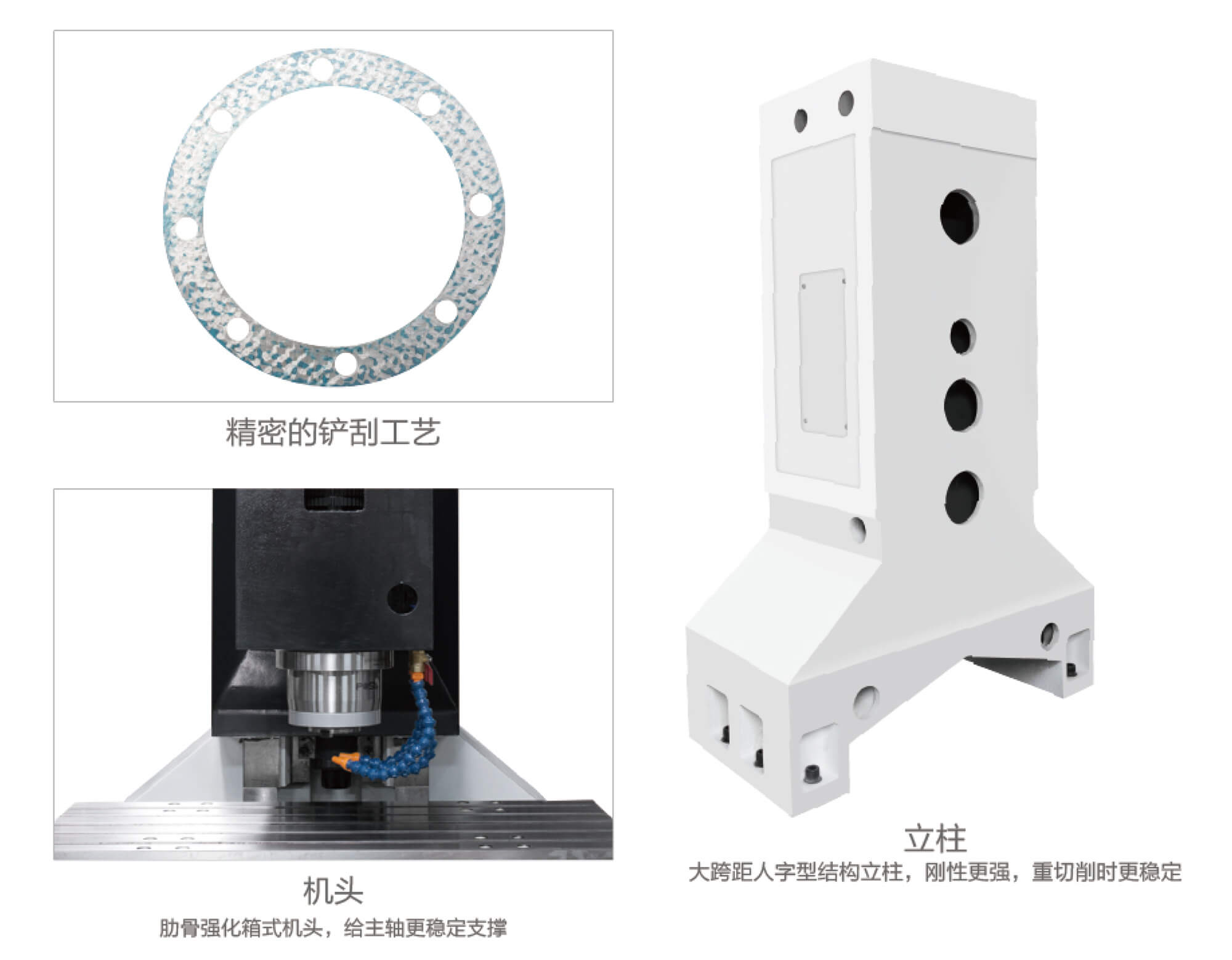

機械特點
? 采用米漢納鑄鐵鑄造并經高溫回火及時效處理消除內應力，確保機械精度長期保持;
? 工作臺面及三軸滑動導軌經高頻熱處理，硬度高達HRC50，耐磨性很好;
? 三軸導軌滑動面粘貼日本Turcite-B 耐磨片，經專業技師精細鏟刮達到更佳抗磨效果和更小摩擦系數。
標準配置

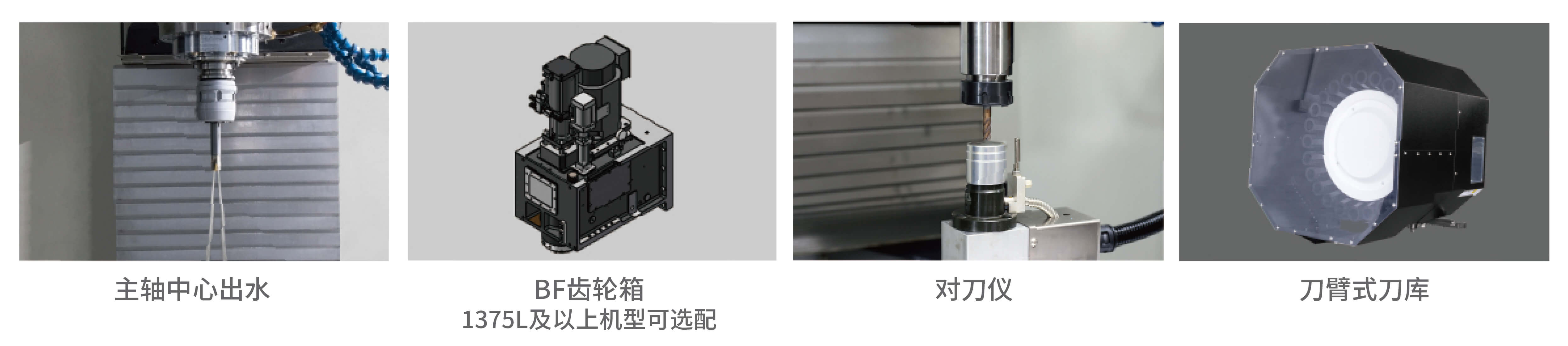

選配配置
|
? 工件吹氣系統 |
? 油水分離系統 |
|
? 刀具沖屑系統 |
? 床身導軌防護罩 |
|
? 自動集中潤滑系統 |
? 全防護 |
|
? 主軸溫控系統 |
? 三色警報燈 |
|
? 手持操作單元 |
? 工作燈 |
|
? 電氣箱熱交換機 |
|
|
機器型號 |
單位mm |
A(長) |
B(寬) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
C(主軸鼻端) |
|
B系列三硬軌機型 |
|||||||
|
BF-850B |
mm |
1050 |
500 |
800 |
500 |
500 |
130 |
|
BF-850C |
mm |
1000 |
530 |
500 |
700 |
110 |
|
|
BF-1170B |
mm |
1300 |
650 |
1100 |
700 |
||
|
BF-1580B |
mm |
1700 |
800 |
1500 |
800 |
160 |
|
B系列三硬軌機型
|
規格說明 |
單位 |
BF-850B |
BF-850C |
BF-1170B |
BF-1580B |
||
|

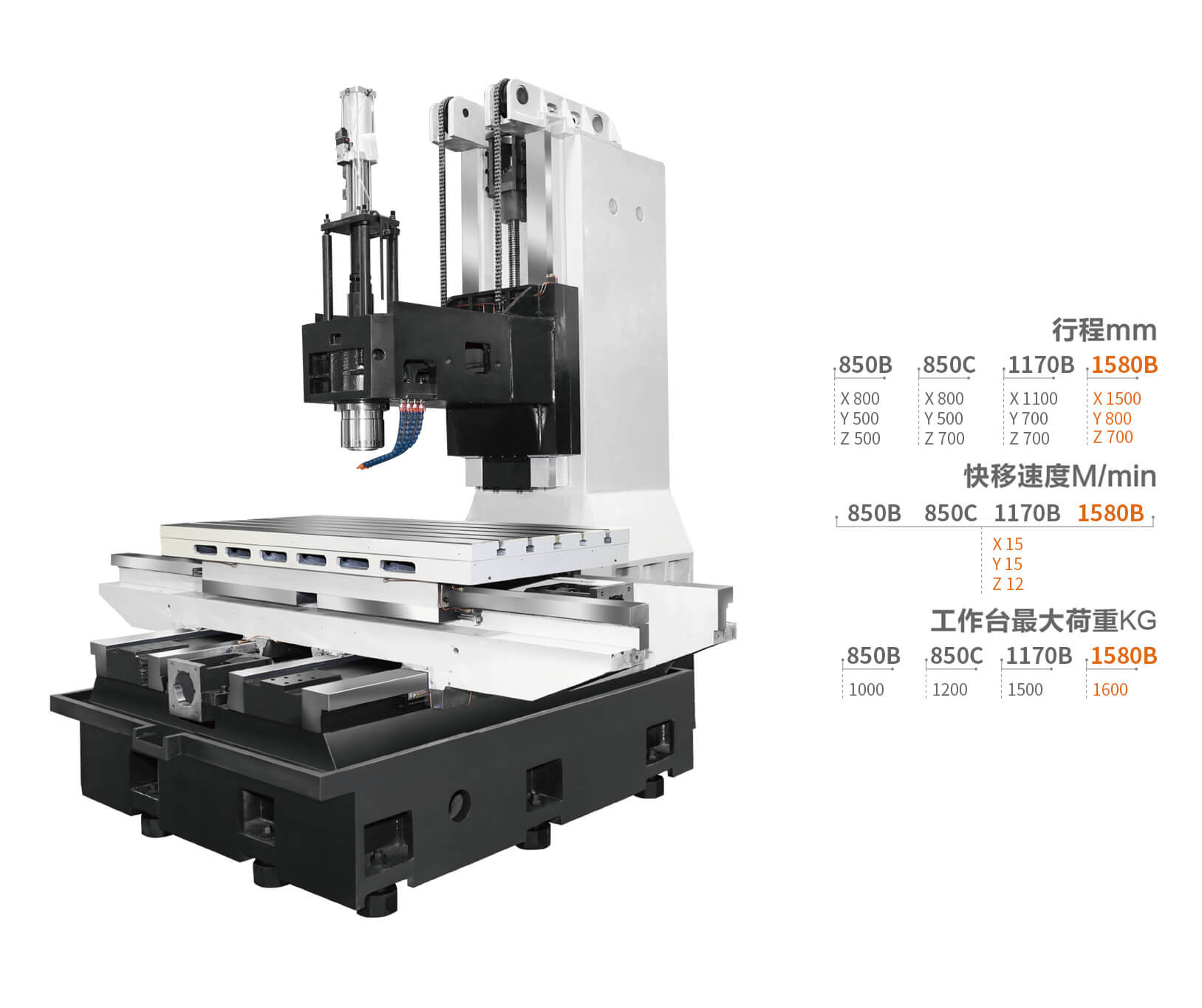

行程范圍 |
|||||||
|
X軸行程 |
mm |
800 |
800 |
1100 |
1500 |
||
|
丫軸行程 |
mm |
500 |
500 |
700 |
800 |
||
|
Z軸行程 |
mm |
500 |
700 |
||||
|
主軸鼻端至工作臺距離 |
mm |
130-630 |
110-810 |
110-810 |
160-860 |
||
|
主軸中心至立柱軌面距離 |
mm |
510 |
575 |
735 |
810 |
||
|
工作臺 |
|||||||
|
工作臺尺寸 |
mm |
1050x500 |
1000x530 |
1300x650 |
1700x800 |
||
|
工作臺Max承重 |
kg |
800 |
1000 |
1300 |
1800 |
||
|
T型槽尺寸 |
mm |
5-18x90 |
5-18x100 |
5-18x120 |
5-22x135 |
||
|

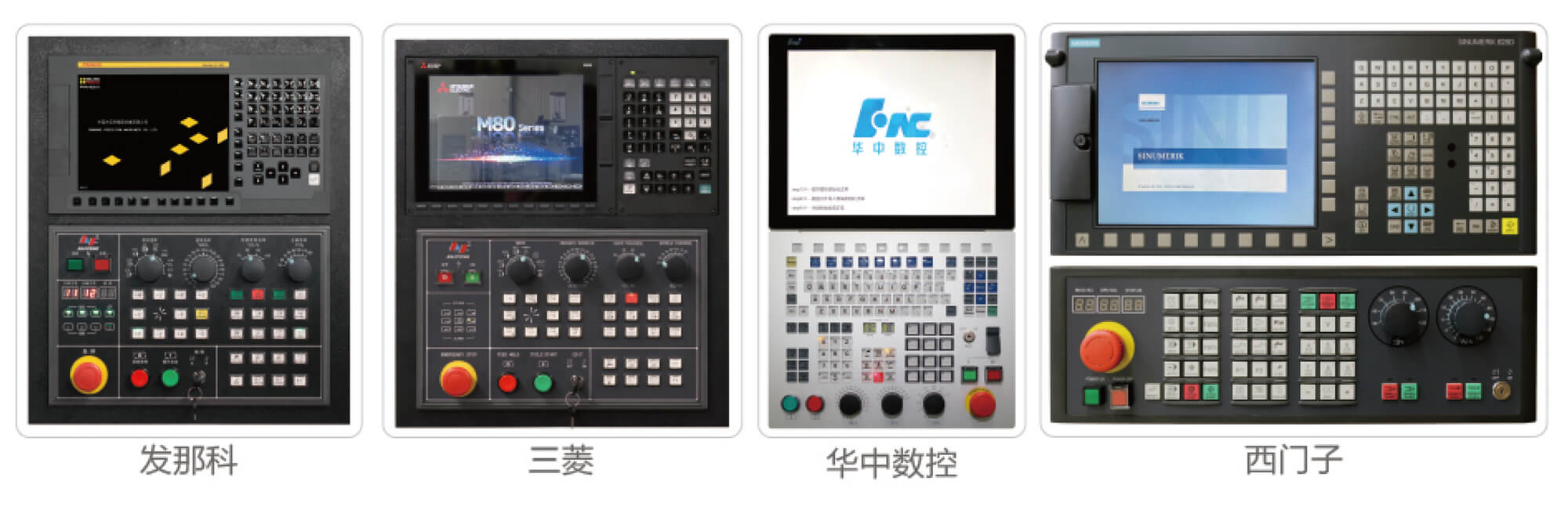

數控系統 |
|||||||
|
標準控制器（發那科） |
|
Oi-MF Plus |
|||||
|
標準控制器（三菱） |
|
M80 |
|||||
|
標準控制器（西門子） |
|
828D |
|||||
|
主軸 |
|||||||
|
聯接方式 |
|
皮帶式 |
|||||
|
主軸轉速 |
rpm |
8000 |
|||||
|
主軸錐度及規格 |
|
BT40 |
BT50 |
||||
|
主軸電機功率（發那科） |
kw |
11/15/18.5 |
15/18.5 |
||||
|
主軸電機扭矩（發那科） |
NM |
5.25/70/95.5 |
143/191/236 |
||||
|
主軸電機功率（三菱） |
kw |
11/15 |
15/18.5 |
||||
|
主軸電機扭矩（三菱） |
NM |
22.5/64 |
143/191/236 |
||||
|
主軸電機功率（西門子） |
kw |
9/17.1/21.2 |
17/32.3/42.4 |
||||
|
主軸電機扭矩（西門子） |
NM |
57/108/135 |
57/108/135 |
||||
|
三軸 |
|
|
|||||
|
X/Y/Z三軸電機功率（發那科） |
kw |
3.0/3.0/3.0 |
|
|
|||
|
X/Y/Z三軸電機功率（三菱） |
kw |
3.0/3.0/3.0 |
4.5/4.5/4.5 |
|
|
||
|
X/Y/Z三軸電機功率（西門子） |
kw |
2.9/2.9/2.9 |
4.5/4.5/4.5 |
|
|
||
|
X/Y/Z三軸電機扭矩（發那科） |
NM |
20/45 |
36/90 |
|
|
||
|
X/Y/Z三軸電機扭矩（三菱） |
NM |
22.5/64 |
37.2/90 |
|
|
||
|
X/Y/Z三軸電機扭矩（西門子） |
NM |
22/66 |
40/120 |
|
|
||
|
X/Y/Z快移速度（發那科） |
m/min |
15/15/12 |
|
|
|||
|
X/Y/Z快移速度（三菱） |
m/min |
15/15/12 |
|
|
|||
|
X/Y/Z快移速度（西門子） |
m/min |
15/15/12 |
|
|
|||
|
機臺精度 |
|
|
|||||
|
定位精度（雙向） |
mm |
±0.005/300 |
|
|
|||
|
重復精度 |
mm |
±0.003/300 |
|
|
|||
|
機械 |
|
|
|||||
|
空壓規格 |
kg/cm2 |
6-7bar |
|
|
|||
|
機械外觀（長度尺寸） |
mm |
2600 |
2800 |
3500 |
4300 |
|
|
|
（寬度尺寸） |
mm |
2250 |
2400 |
3600 |
3800 |
|
|
|
（高度尺寸） |
mm |
2800 |
2800 |
3100 |
3350 |
|
|
|
機械重量 |
kg |
5000 |
6000 |
8000 |
11000 |
|
|
