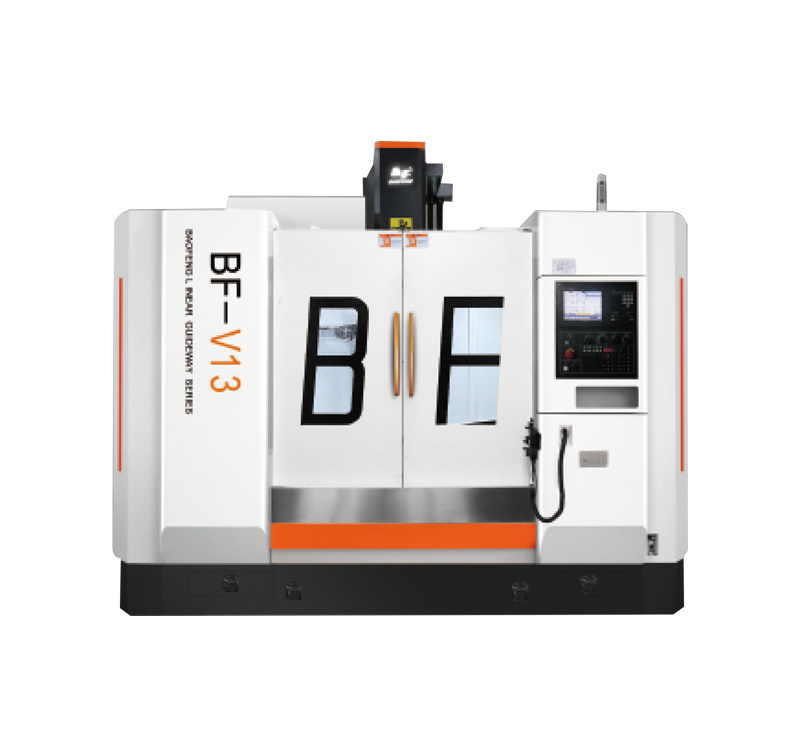

BF-V13
產品描述
產品特點
● 自然時效處理
鑄鐵經高溫回火自然時效處理，確保消除鑄造內應力，保證機床精度持續穩定。
● 機械加工
分為CNC機加工及精密磨削加工作業兩個部分，此工藝由預購置的加工中心母機與磨床母機完成。
● 鏟刮工藝
● 絲桿/馬達底座檢測
分為線軌裝配，絲桿裝配，軸承裝配等。每裝一個配件,都需要進行檢測及校正。確保每個部件的精度，此工藝由專業技術人員完成，部分檢測需使用檢測設備。
● 光機精密度檢測
● 臺灣基太克動平衡儀
用于主軸電機及主軸的動平衡震動檢測及校正。
● 英國雷尼紹雙頻激光干涉儀
在進行螺距誤差檢測時，可同時檢驗出直線軸導軌在XX和YY兩個方向上的直線度，保證機床各部的加工和裝配精度。實測出機床真實定位精度和重復定位精度。
● 德國卡爾蔡司三坐標測量儀
主要用于測量機床精密零部件，如軸承座，壓蓋，電機法蘭板，主軸等，以及整機加工樣件幾何公差和自由曲面公差。
● 235項檢驗標準
● 機器包裝出貨

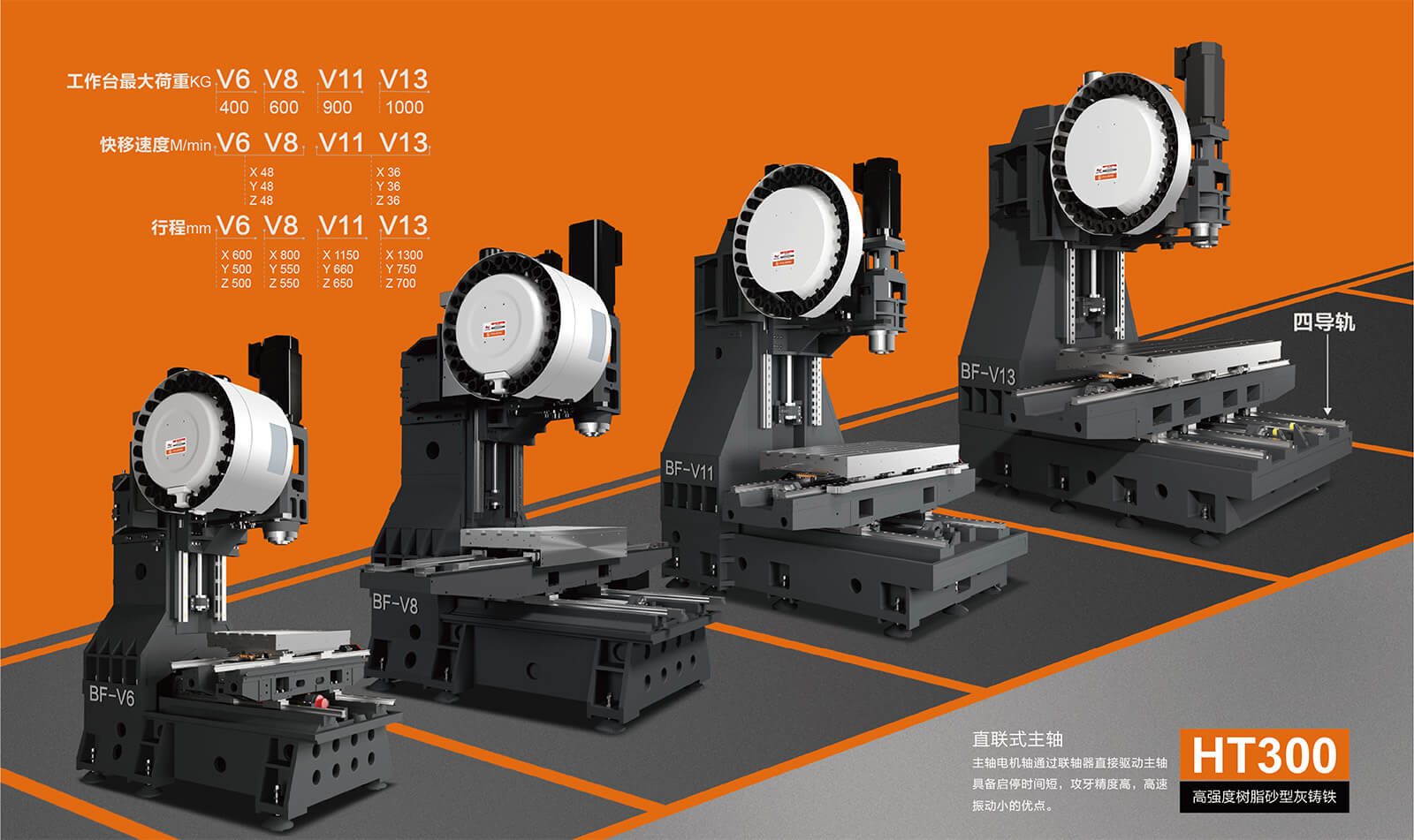

V系列三線軌機型
機械特點
● 直接式BBT40-12000RPM，主軸高速高剛性;
● 整機結構借助有限元分析( FEM)優化結構設計;
● 所有部件均采用HT300高牌號鑄件，經模內48H
保溫+高溫退火去應力處理，確保剛性和精度穩定。
|
? 工件吹氣系統 |
? 油水分離系統 |
|
? 刀具沖屑系統 |
? BT40-24T刀臂式刀庫 |
|
? 自動集中潤滑系統 |
? 床身導軌防護罩 |
|
? 主軸溫控系統 |
? 全防護 |
|
? 手持操作單元 |
? 三色警報燈 |
|
? 電氣箱熱交換機 |
? 工作燈 |
標準配置

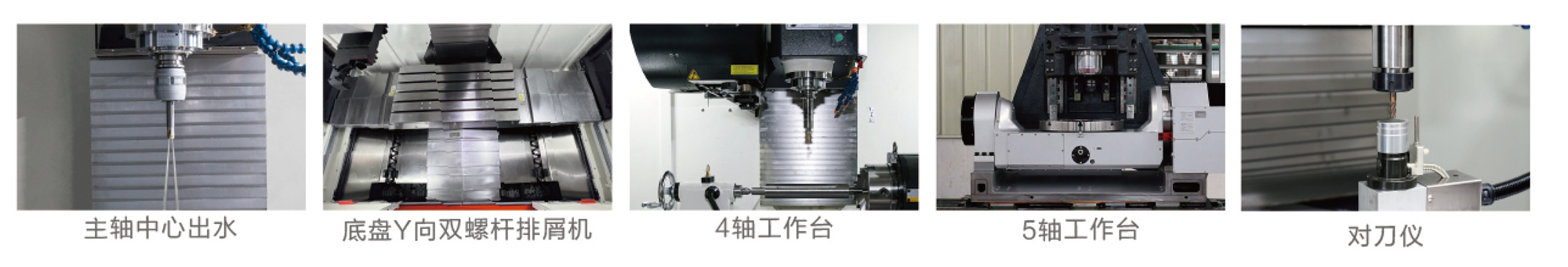

選配配置

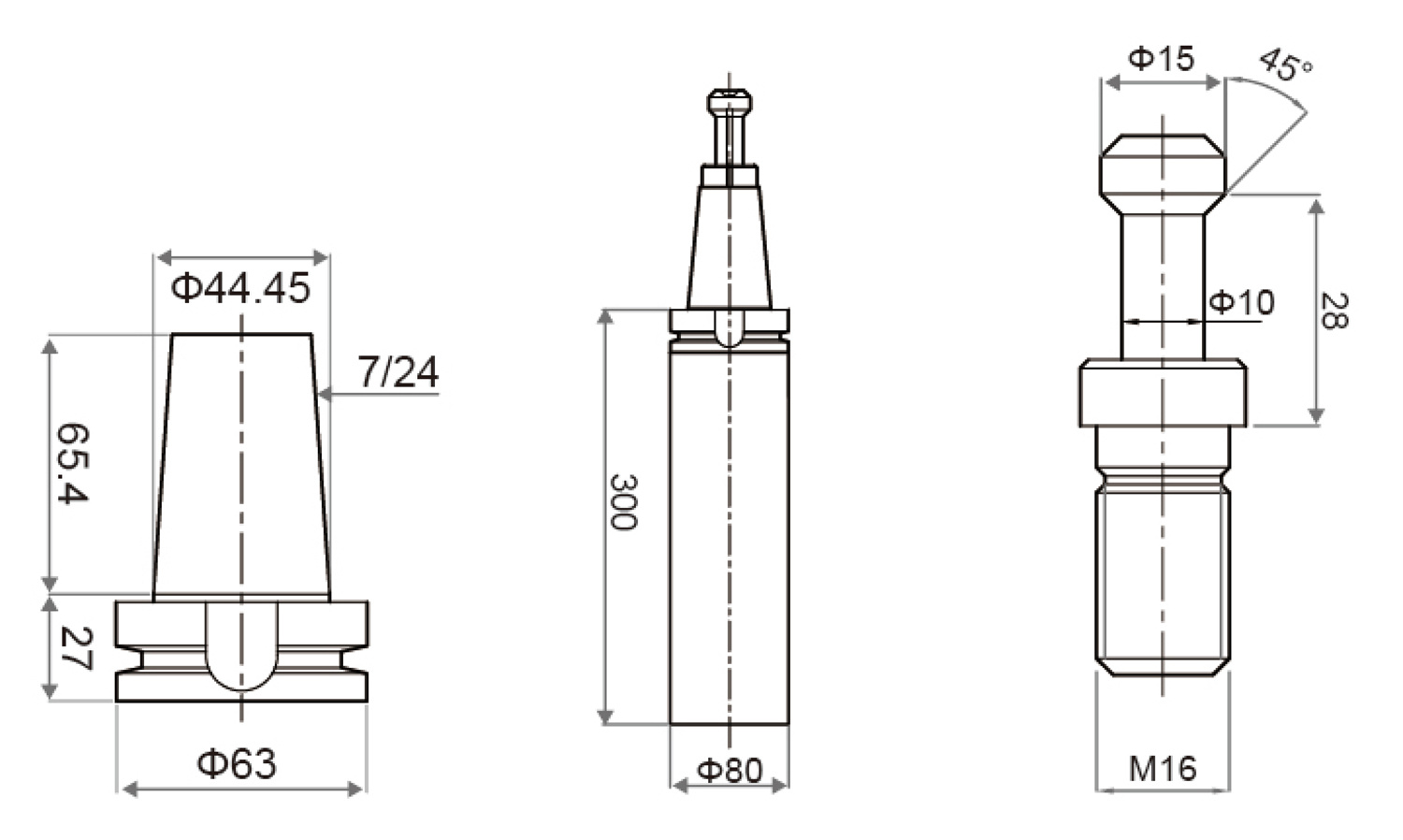

刀具規格
BT/BBT40
Max刀具重量7.0KG
Max刀具直徑:80mm
Max刀具長度:300mm
切削能力
|
材料去除 |
|
|
|
Max去除率230.4cm3/min |
材料: 6061鋁 |
|
|
切寬40mm |
Max切深2.6mm |
|
|
鉆孔/攻牙
|
鉆孔工藝參數 |
攻牙工藝參數 |
|
G81: F300 |
G81: 2m32S/100PCS |
|
|
G83: F200 |
G84(啄牙): 18分鐘23秒 |
|
|

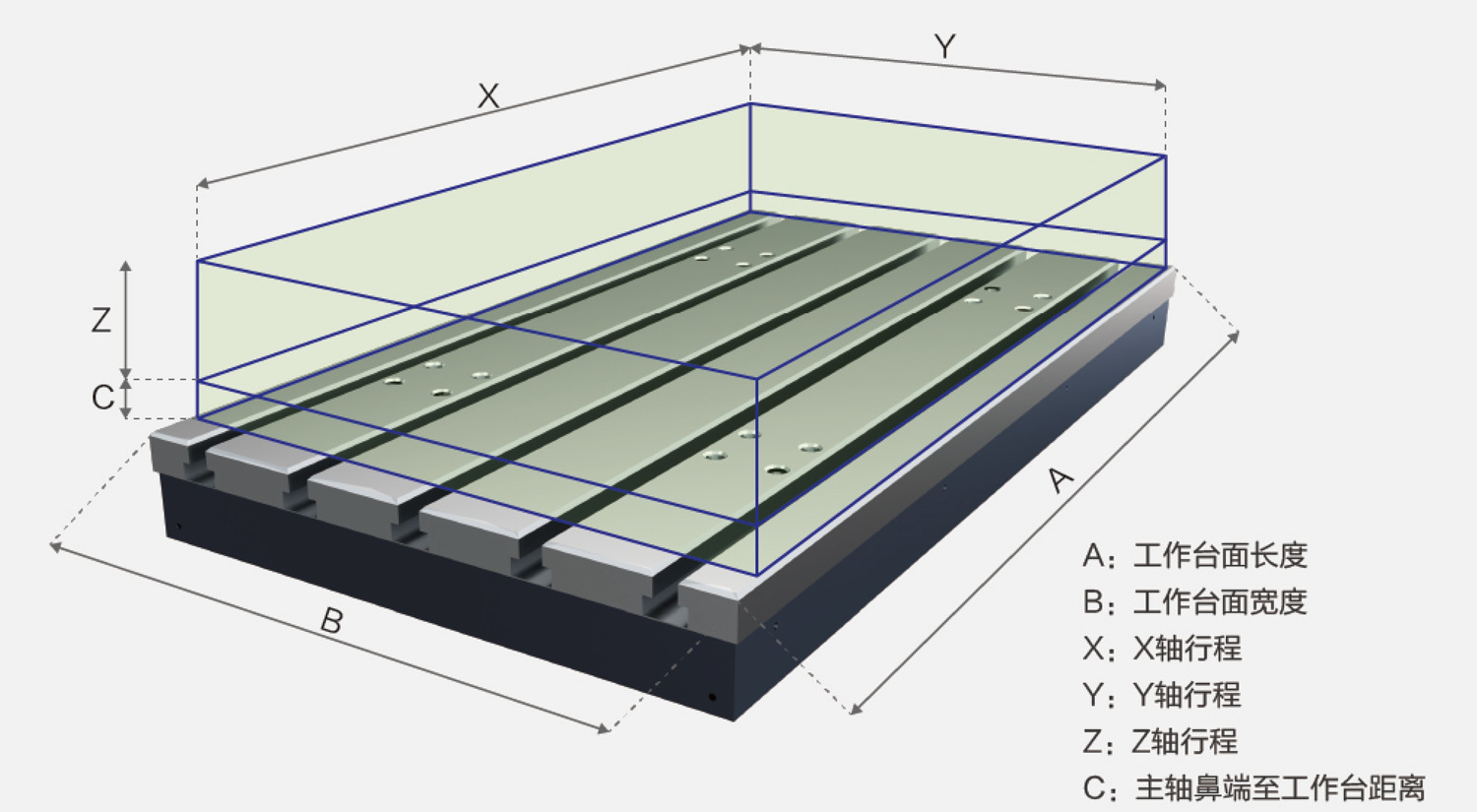

機器型號 |
單位mm |
A(長) |
B(寬) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
C(主軸鼻端) |
|
V系列三線軌 |
|||||||
|
BF-V6 |
mm |
720 |
450 |
600 |
500 |
500 |
130 |
|
BF-V8 |
mm |
900 |
500 |
800 |
550 |
550 |
|
|
BF-V11 |
mm |
1200 |
600 |
1150 |
660 |
650 |
|
|
BF-V13 |
mm |
1400 |
650 |
1300 |
750 |
700 |
120 |
V系列三線軌機型
|
規格說明 |
單位 |
BF-V13 |
|
行程范圍 |
||
|
X軸行程 |
mm |
1300 |
|
丫軸行程 |
mm |
750 |
|
Z軸行程 |
mm |
700 |
|
主軸鼻端至工作臺距離 |
mm |
120-820 |
|
主軸中心至立柱軌面距離 |
mm |
770 |
|
工作臺 |
||
|
工作臺尺寸 |
mm |
1400x650 |
|
工作臺Max承重 |
kg |
1000 |
|
T型槽尺寸 |
mm |
5-18x125 |
|

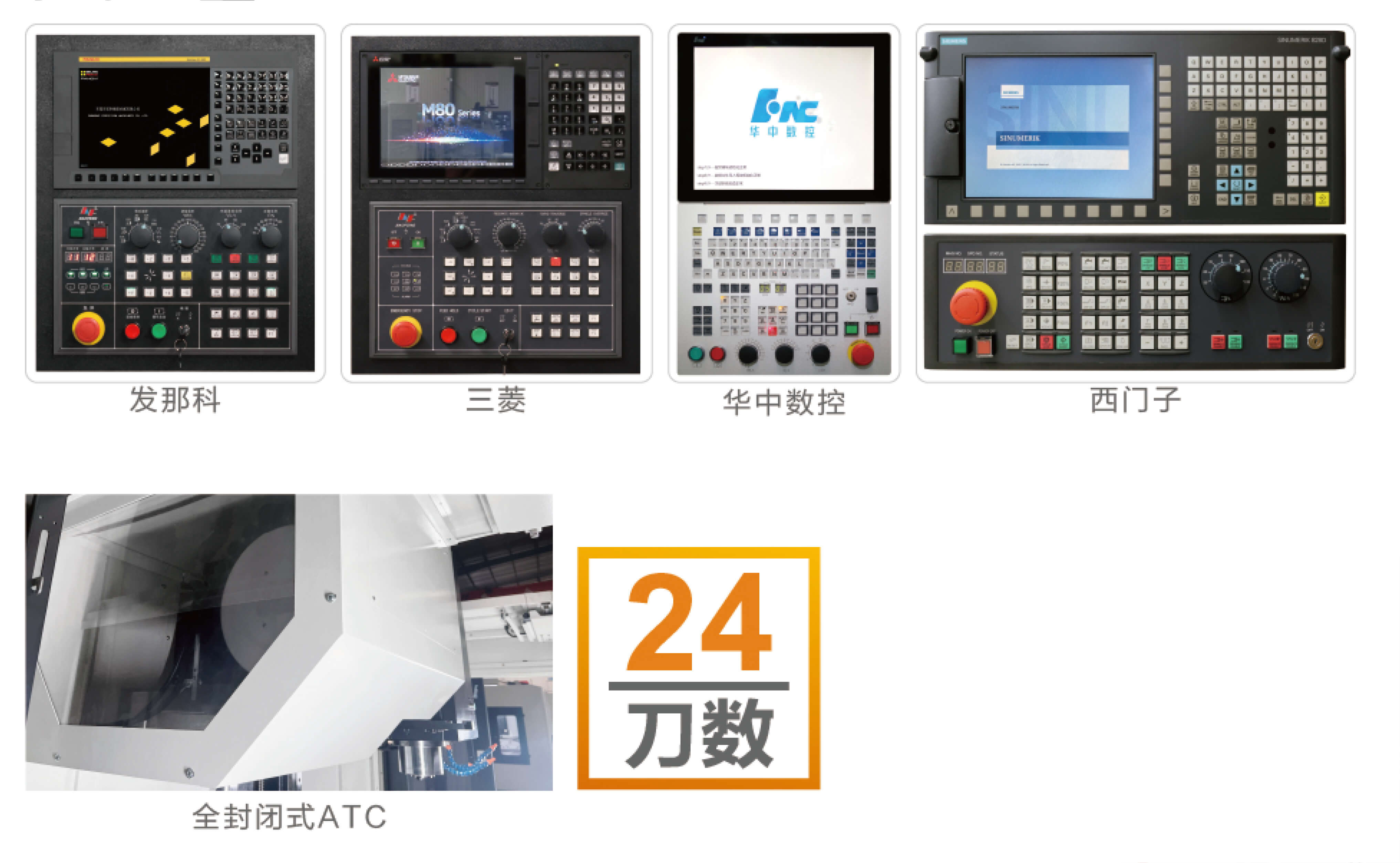

數控系統 |
||
|
標準控制器（發那科） |
|
Oi-MF Plus |
|
標準控制器（三菱） |
|
M80 |
|
標準控制器（西門子） |
|
828D |
|
主軸 |
||
|
聯接方式 |
|
直聯式 |
|
主軸轉速 |
rpm |
12000 |
|
主軸錐度及規格 |
|
BBT40 |
|
主軸電機功率（發那科） |
kw |
7.5/11-11/15 |
|
主軸電機扭矩（發那科） |
NM |
52.5/95.5/118 |
|
主軸電機功率（三菱） |
kw |
7.5/11 |
|
主軸電機扭矩（三菱） |
NM |
47.7/70 |
|
主軸電機功率（西門子） |
kw |
9/17.1/21.2 |
|
主軸電機扭矩（西門子） |
NM |
57/108/135 |
|
三軸 |
||
|
X/Y/Z三軸電機功率（發那科） |
kw |
3.0/3.0/3.0 |
|
X/Y/Z三軸電機功率（三菱） |
kw |
3.0/3.0/3.0 |
|
X/Y/Z三軸電機功率（西門子） |
kw |
2.9/2.9/2.9 |
|
X/Y/Z三軸電機扭矩（發那科） |
NM |
20/45 |
|
X/Y/Z三軸電機扭矩（三菱） |
NM |
22.5/64 |
|
X/Y/Z三軸電機扭矩（西門子） |
NM |
22/66 |
|
X/Y/Z快移速度（發那科） |
m/min |
36/36/36 |
|
X/Y/Z快移速度（三菱） |
m/min |
36/36/36 |
|
X/Y/Z快移速度（西門子） |
m/min |
36/36/36 |
|
機臺精度 |
||
|
定位精度（雙向） |
mm |
±0.005/300 |
|
重復精度 |
mm |
±0.003/300 |
|
機械 |
||
|
空壓規格 |
kg/cm2 |
6-7bar |
|
機械外觀（長度尺寸） |
mm |
3500 |
|
（寬度尺寸） |
mm |
3600 |
|
（高度尺寸） |
mm |
3100 |
|
機械重量 |
kg |
8000 |
