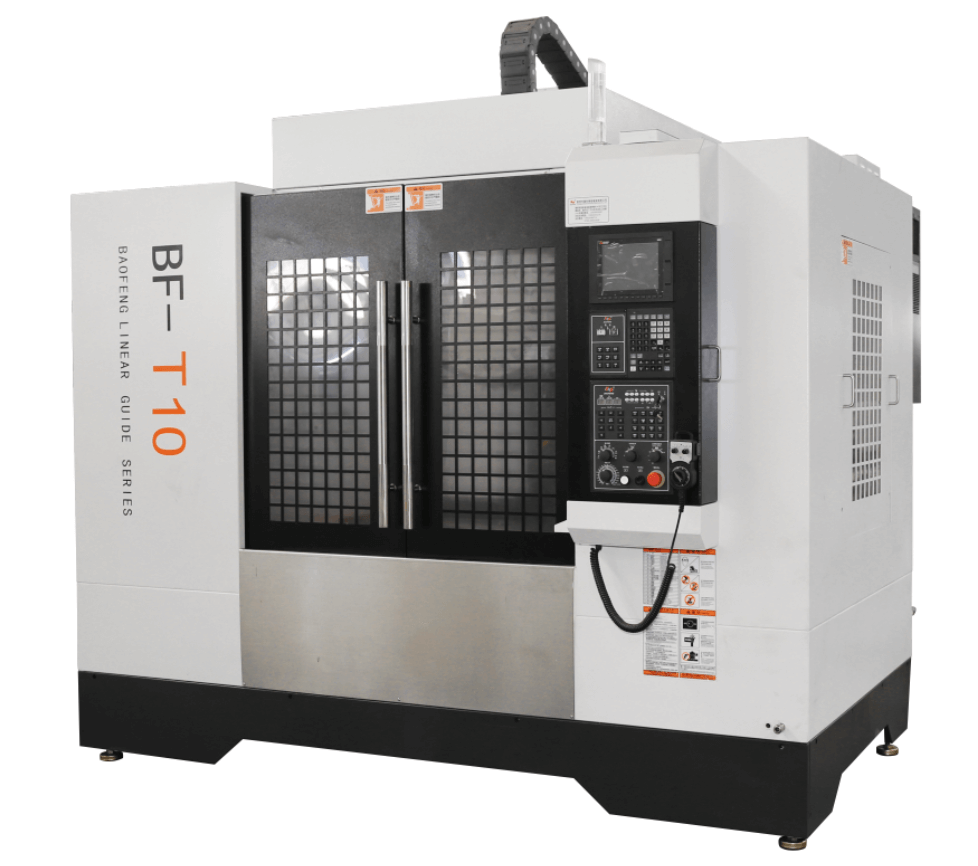

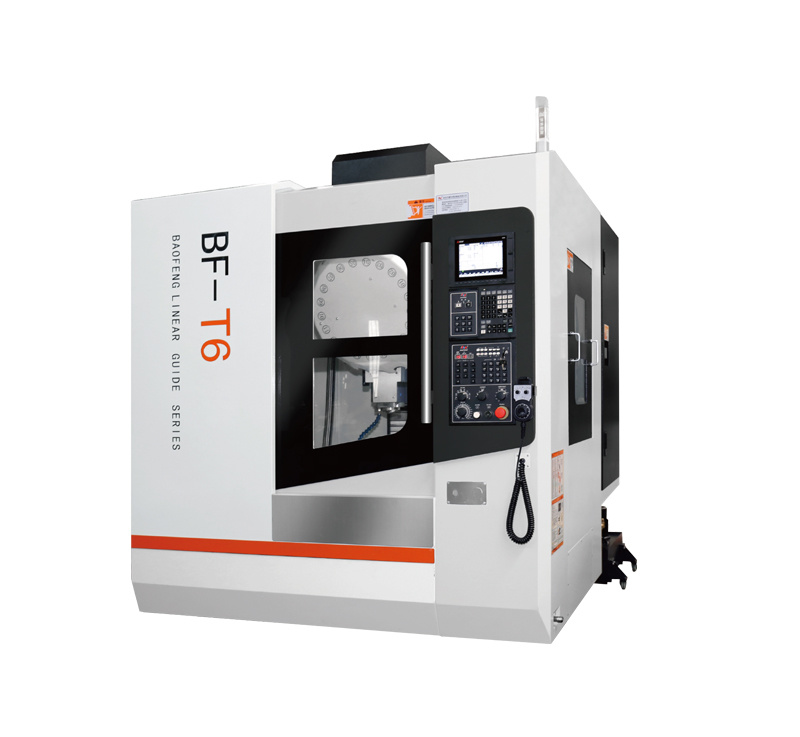

BF-T6T/BF-T10
產品描述
T系列鉆攻機型
切削能力
● 直接式BBT40-12000RPM，主軸高速高剛性;

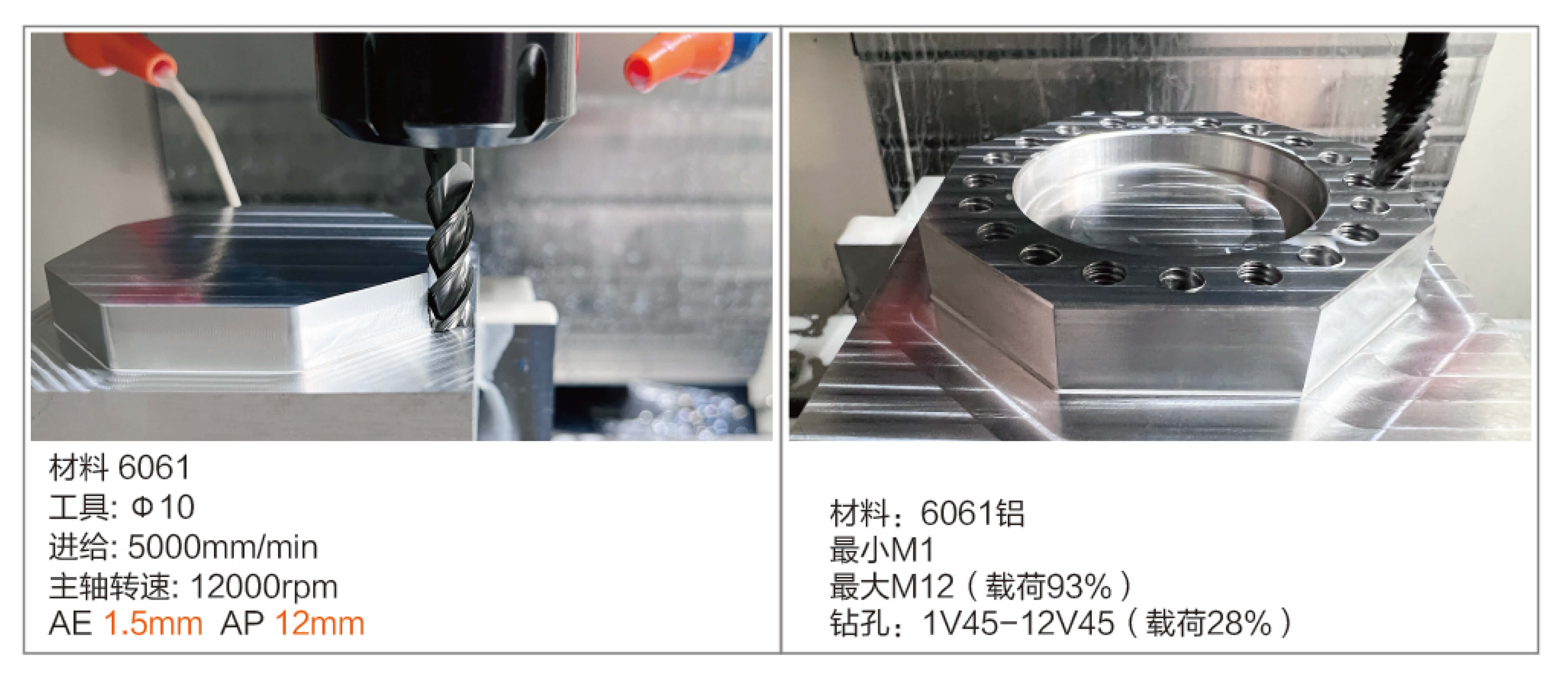

切削參數
● 整機結構借助有限元分析( FEM)優化結構設計;
● 所有部件均采用HT300高牌號鑄件，經模內48H
保溫+高溫退火去應力處理，確保剛性和精度穩定。
|
鉆孔工藝參數 |
攻牙參數 |
|
材料: 6061鋁 |
材料: 6061鋁 |
|
孔徑:Φ1.6-1孔 |
M2/1 PCS |
|
進給: 200mm/min |
進給: 1800mm/min |
|
轉速: 3000rpm |
轉速: 3000rpm |
|
G81 Z-1.2 |
G84 Z-6 |
|
G83Z-8 Q1.0 |
G84 Z-6 Q0.6 |
|
G81:F300 *M:4/pcs |
|
|
G83:F200 *M:18s/pcs |
G84: F1800 *M:9S/pcs |

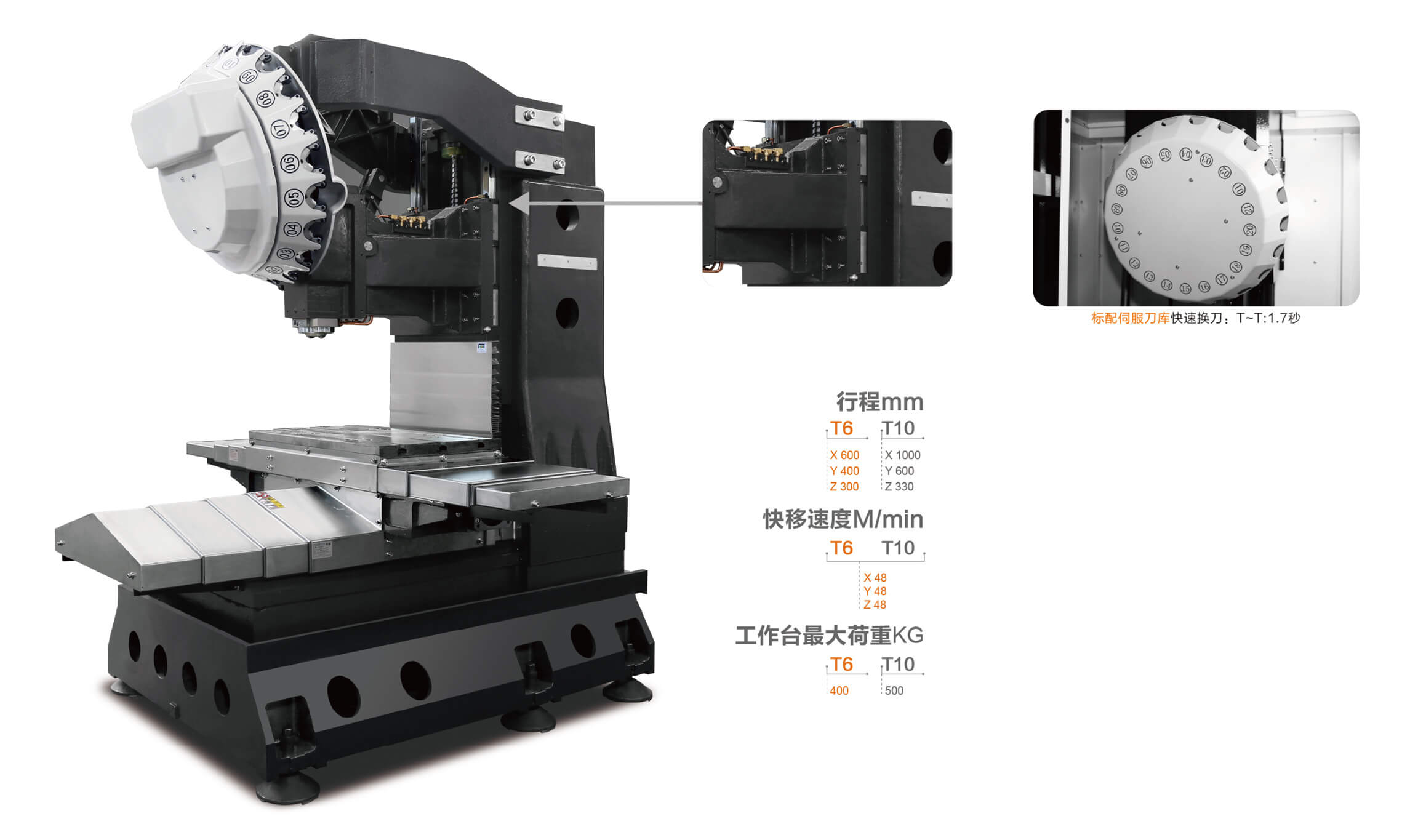

T系列鉆攻機型機械特點
? 超大A字型立柱，X/Y/Z軸快移48M/min，加速度達1G;
? 剛性攻牙速度S4000RPM，規格M16 (鋁材)
? 后排屑方式配合強勁沖屑裝置，清掃無需停機;
? 改良型夾臂式換刀機構，(T-T) 換刀時間1.7S。
速度高、效率高、無配重
量產化加工理想選擇!
高剛性主體機構
所有主件均采用米漢納鑄鐵，( 高張力鑄件材質)吸震力強、耐磨性佳;
并經應力消除與時效處理，確保機械平臺穩定性和精度高特性。
標準配置
|
? 工件吹氣系統 |
? 底盤沖屑系統 |
|
? 刀具沖屑系統 |
? 床身導軌防護罩 |
|
? 自動集中潤滑系統 |
? 全防護 |
|
? 主軸溫控系統 |
? 三色警報燈 |
|
? 手持操作單元 |
? 工作燈 |
|
? 電氣箱熱交換機 |
? BT30-21T伺服刀庫 |

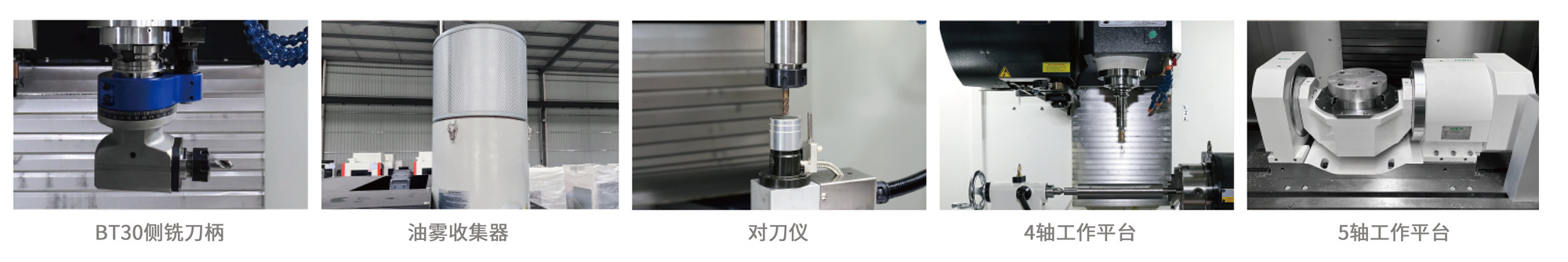

選配配置
|
機器型號 |
單位mm |
A(長) |
B(寬) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
最小空間高 |
|
T系列三線軌 |
|||||||
|
BF-T6 |
mm |
700 |
420 |
600 |
400 |
300 |
150 |
|
BF-T10 |
mm |
1100 |
500 |
1000 |
600 |
330 |
200 |
T系列鉆攻機型
|
規格說明 |
單位 |
BF-T6 |
BF-T10 |
|
行程范圍 |
|||
|
X軸行程 |
mm |
600 |
1000 |
|
丫軸行程 |
mm |
400 |
600 |
|
Z軸行程 |
mm |
300 |
330 |
|
主軸鼻端至工作臺距離 |
mm |
150-450 |
200-500 |
|
主軸中心至立柱軌面距離 |
mm |
420 |
420 |
|
工作臺 |
|||
|
工作臺尺寸 |
mm |
700x420 |
1100x500 |
|
工作臺Max承重 |
kg |
400 |
500 |
|
T型槽尺寸 |
mm |
3-14x125 |
3-14x125 |
|

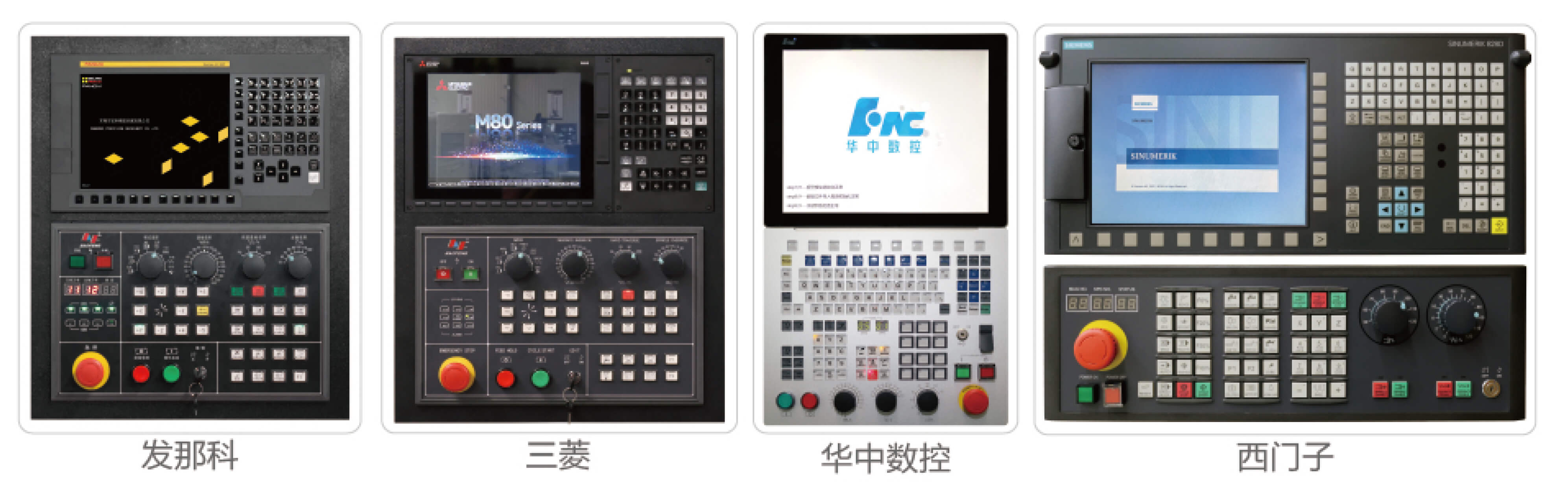

數控系統 |
|||
|
標準控制器（發那科） |
|
Oi-MF Plus |
Oi-MF Plus |
|
標準控制器（三菱） |
|
M80 |
M80 |
|
標準控制器（西門子） |
|
828D |
828D |
|
主軸 |
|||
|
聯接方式 |
|
直聯式 |
直聯式 |
|
主軸轉速 |
rpm |
20000 |
20000 |
|
主軸錐度及規格 |
|
BT30 |
BT30 |
|
主軸電機功率（發那科） |
kw |
3.7/5.5/9 |
3.7/5.5/9 |
|
主軸電機扭矩（發那科） |
NM |
14.1/17.5/28.7 |
14.1/17.5/28.7 |
|
主軸電機功率（三菱） |
kw |
3.7/5.5 |
3.7/5.5 |
|
主軸電機扭矩（三菱） |
NM |
14.1/17.5 |
14.1/17.5 |
|
主軸電機功率（西門子） |
kw |
4.8/9.0/21.2 |
4.8/9.0/21.2 |
|
主軸電機扭矩（西門子） |
NM |
10/19/45 |
10/19/45 |
|
三軸 |
|||
|
X/Y/Z三軸電機功率（發那科） |
kw |
2.5/2.5/2.7 |
2.5/2.5/2.7 |
|
X/Y/Z三軸電機功率（三菱） |
kw |
1.5/1.5/3.0 |
2.0/2.0/3.0 |
|
X/Y/Z三軸電機功率（西門子） |
kw |
2.85/2.85/3.55 |
2.85/2.85/3.55 |
|
X/Y/Z三軸電機扭矩（發那科） |
NM |
XY:8/32 Z:12/46 |
XY:8/32 Z:12/46 |
|
X/Y/Z三軸電機扭矩（三菱） |
NM |
XY:9/42 Z:22.5/64 |
XY:9/42 Z:22.5/64 |
|
X/Y/Z三軸電機扭矩（西門子） |
NM |
XY:12/36NM Z:22/66 |
XY:12/36NM Z:22/66 |
|
X/Y/Z快移速度（發那科） |
m/min |
48/48/48 |
48/48/48 |
|
X/Y/Z快移速度（三菱） |
m/min |
48/48/48 |
48/48/48 |
|
X/Y/Z快移速度（西門子） |
m/min |
48/48/48 |
48/48/48 |
|
機臺精度 |
|||
|
定位精度（雙向） |
mm |
±0.003/300 |
±0.003/300 |
|
重復精度 |
mm |
±0.002/300 |
±0.002/300 |
|
機械 |
|||
|
空壓規格 |
kg/cm2 |
6-7bar |
6-7bar |
|
機械外觀（長度尺寸） |
mm |
1800 |
3300 |
|
（寬度尺寸） |
mm |
2500 |
2400 |
|
（高度尺寸） |
mm |
2400 |
2700 |
|
機械重量 |
kg |
3700 |
4800 |
