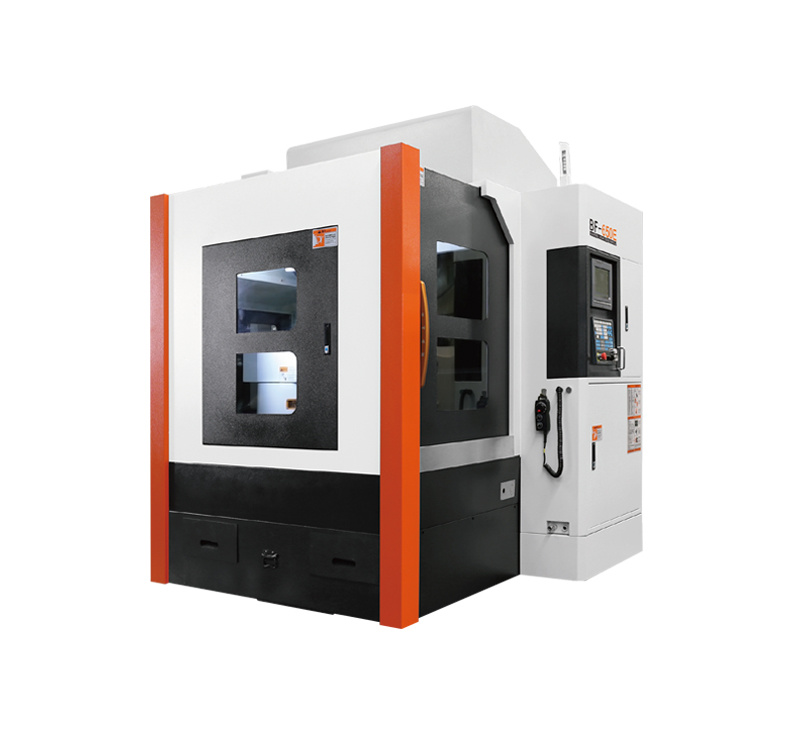

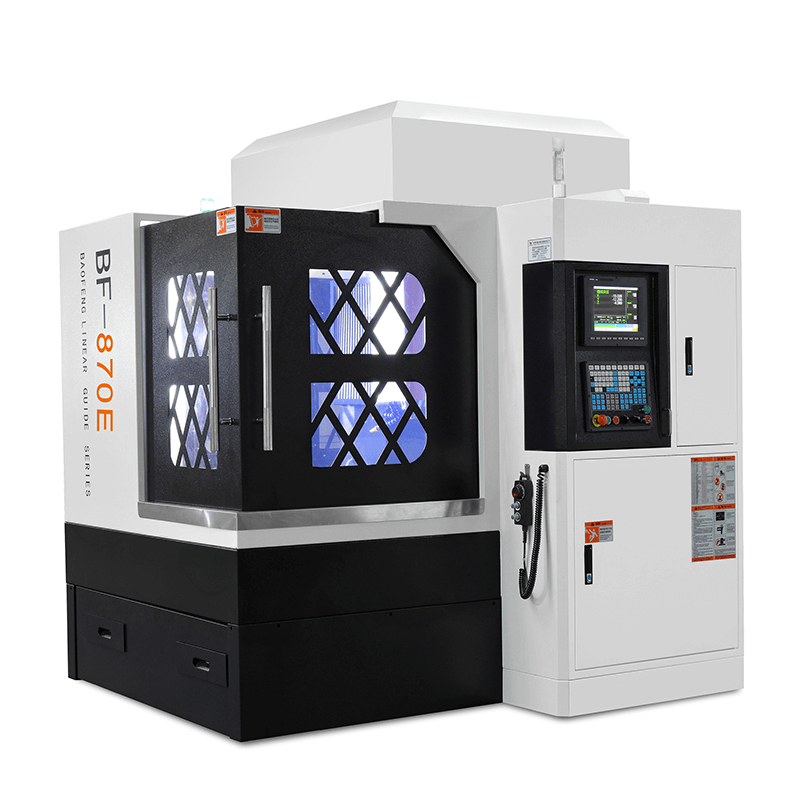

BF-650E/BF-870
產品描述
E系列銅公機型

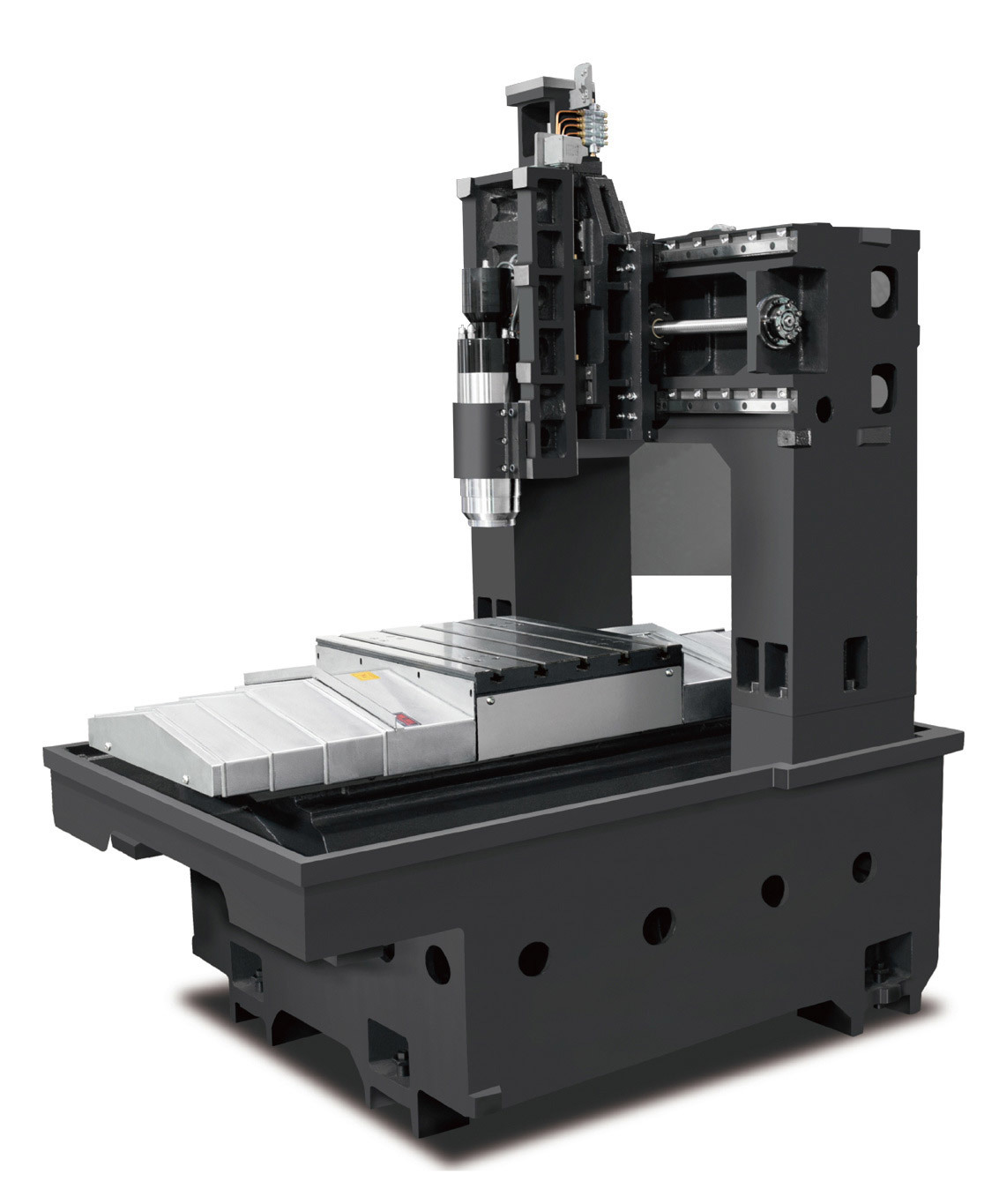

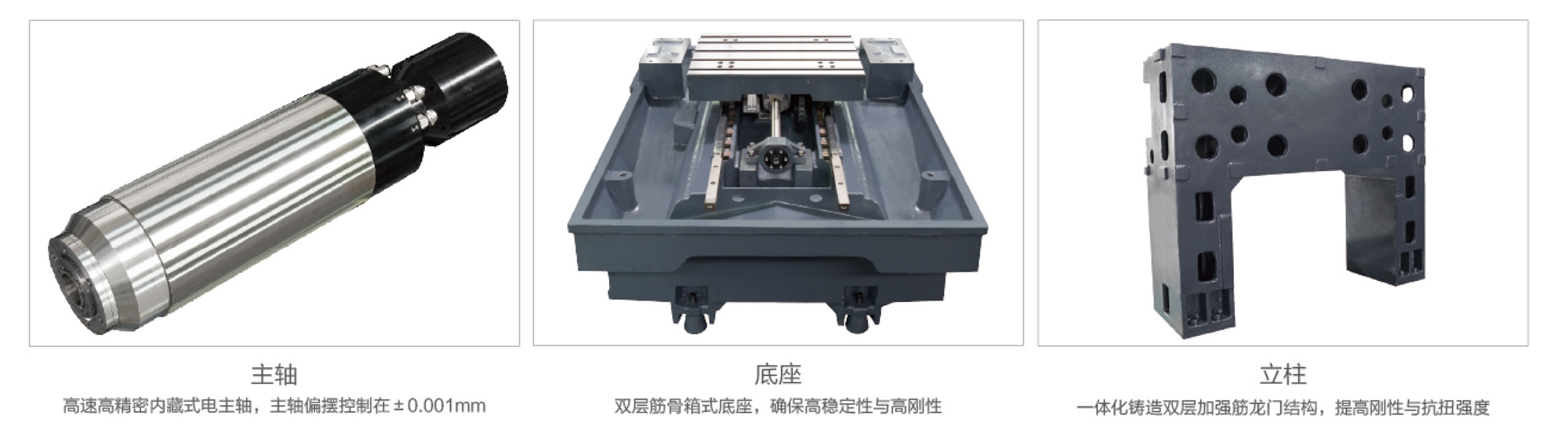

機械特點
? 高密度筋骨結構，變形量小，承載能力強;
? 表面經過高頻淬火(硬度更高，更耐磨);
? 精工研磨，保證很小的平面度和粗糙度;
? 機床外觀緊湊，占地面積小;
? 機床結構經過有限元分析優化，剛性強、結構穩定;
? Z軸運動部分輕量化設計，加工時響應性很好。
標準配置
● 新代22MA控制器
● Mitsubishi E80控制器
|
? 工件吹氣系統 |
? 床身導軌防護罩 |
|
? 刀具沖屑系統 |
? 全防護 |
|
? 自動集中潤滑系統 |
? 三色警報燈 |
|
? 主軸溫控系統 |

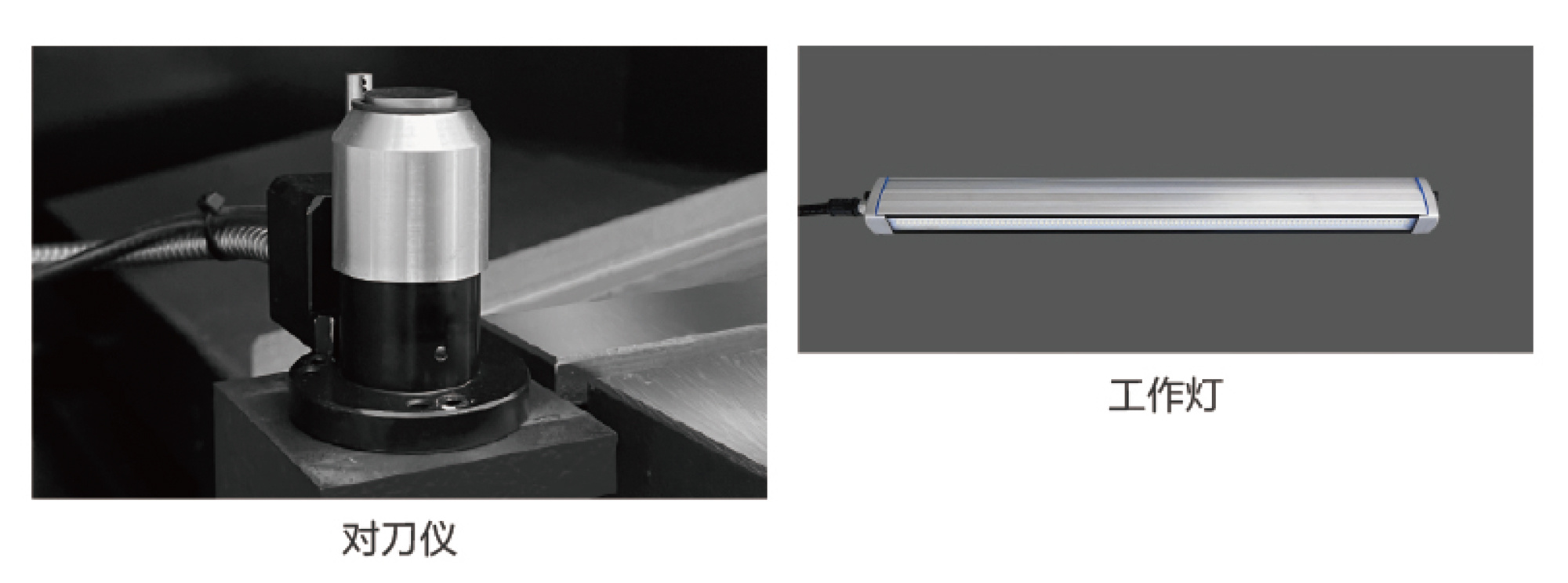

? 工作燈 |
|
? 手持操作單元 |
? 對刀儀 |

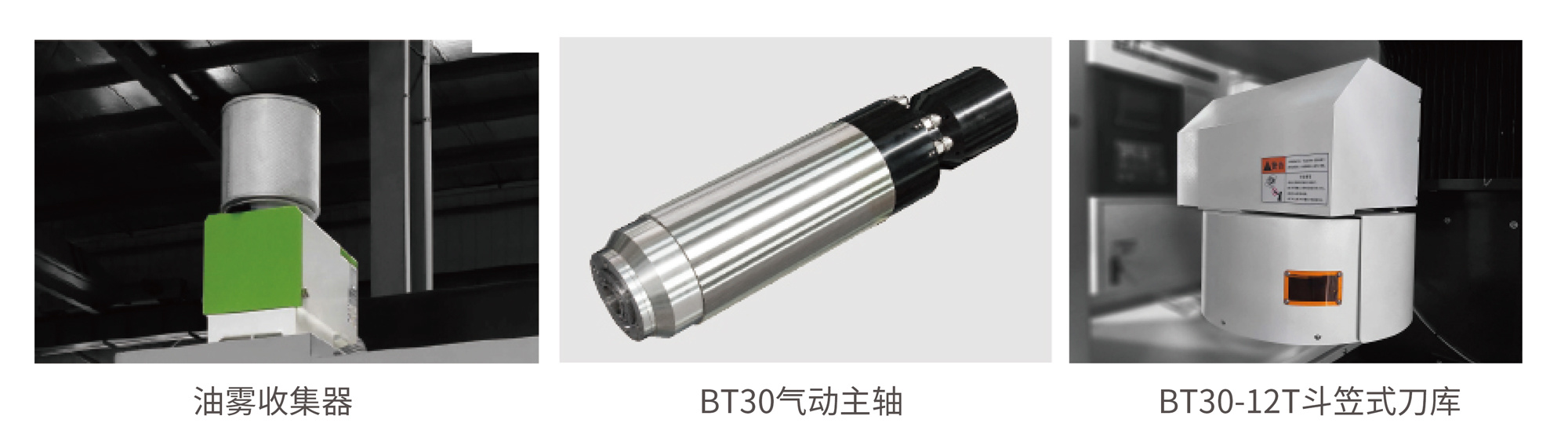

選配配置
|

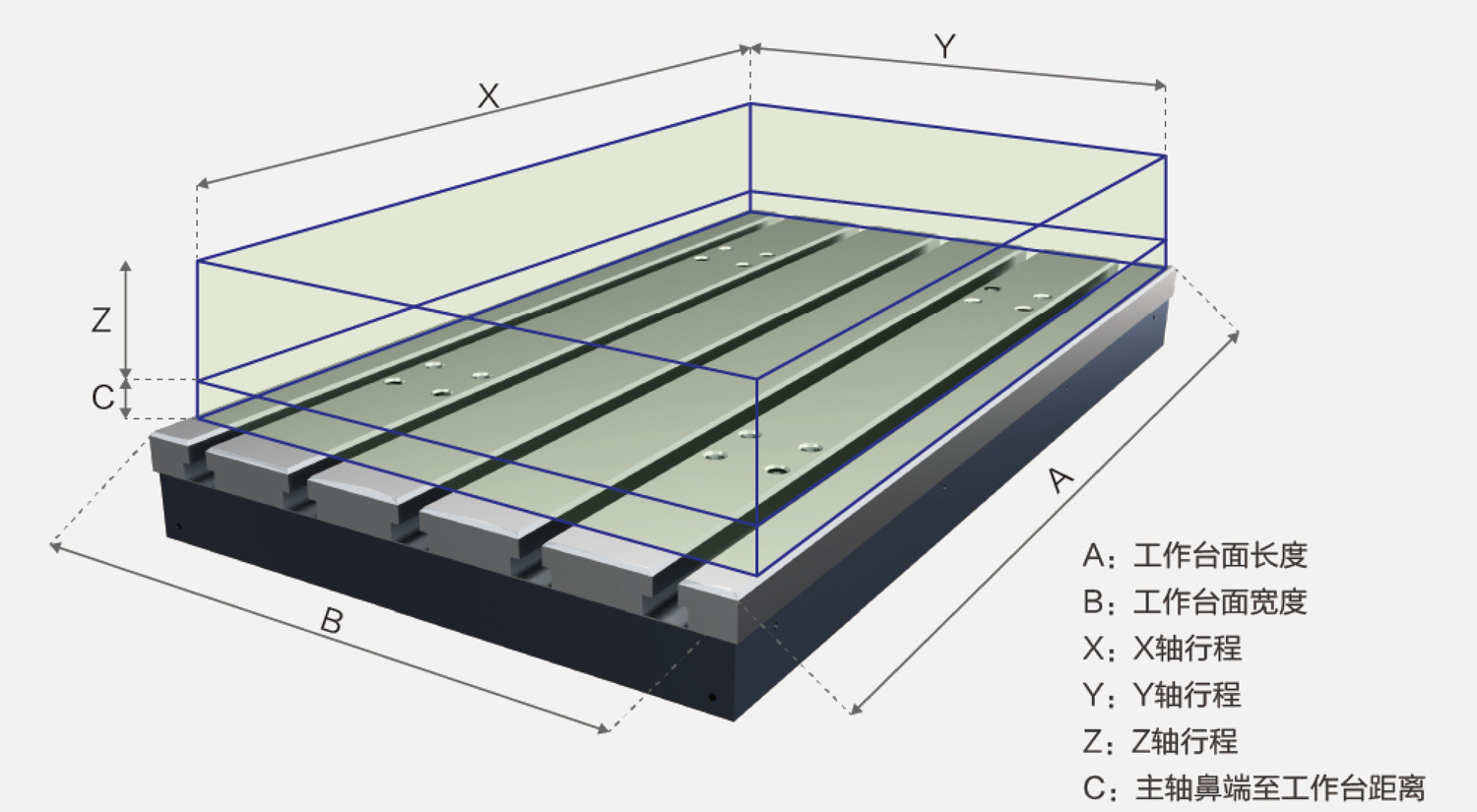

機器型號 |
單位mm |
A(長) |
B(寬) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
最小空間高 |
|
BF-600TP |
mm |
700 |
420 |
600 |
400 |
500 |
150 |
|
BF-650E |
mm |
600 |
500 |
500 |
250 |
70 |
|
|
BF-870E |
mm |
800 |
600 |
800 |
700 |
350 |
40 |
E系列銅公機型
|
規格說明 |
單位 |
BF-650E |
BF-870E |
||
|
行程范圍 |
|||||
|
X軸行程 |
mm |
600 |
800 |
||
|
丫軸行程 |
mm |
500 |
700 |
||
|
Z軸行程 |
mm |
250 |
350 |
||
|
主軸鼻端至工作臺距離 |
mm |
70-330 |
40-390 |
||
|
主軸中心至立柱軌面距離 |
mm |
270 |
311 |
||
|
工作臺 |
|||||
|
工作臺尺寸 |
mm |
600x500 |
800x600 |
||
|
工作臺Max承重 |
kg |
400 |
500 |
||
|
T型槽尺寸 |
mm |
5-16x100 |
|||
|
數控系統 |
|||||
|
標準控制器（發那科） |
|
22MA |
|||
|
標準控制器（三菱） |
|
E80 |
|||
|
標準控制器（西門子） |
|
828D |
|||
|
主軸 |
|||||
|
聯接方式 |
|
內藏式電主軸 |
|||
|
主軸轉速 |
rpm |
24000 |
|||
|
主軸錐度及規格 |
|
ER32 |
|||
|
主軸電機功率（發那科） |
kw |
7.5-24000轉 |
|||
|
主軸電機扭矩（發那科） |
NM |
8 |
|||
|
主軸電機功率（三菱） |
kw |
7.5-24000轉 |
|||
|
主軸電機扭矩（三菱） |
NM |
8 |
|||
|
主軸電機功率（西門子） |
kw |
7.5-24000 轉 |
|||
|
主軸電機扭矩（西門子） |
NM |
8 |
|||
|
三軸 |
|
|
|||
|
X/Y/Z三軸電機功率（發那科） |
kw |
0.85/0.85/0.85 |
1.3/1.3/1.3 |
|
|
|
X/Y/Z三軸電機功率（三菱） |
kw |
1.0/1.0/1.0 |
1.5/1.5/1.5 |
|
|
|
X/Y/Z三軸電機功率（西門子） |
kw |
1.7/1.7/1.7 |
|
|
|
|
X/Y/Z三軸電機扭矩（發那科） |
NM |
5.39/14.2 |
8.34/23.3 |
|
|
|
X/Y/Z三軸電機扭矩（三菱） |
NM |
4.8/16.7 |
7.2/25.1 |
|
|
|
X/Y/Z三軸電機扭矩（西門子） |
NM |
6.5/18 |
|
||
|
X/Y/Z快移速度（發那科） |
m/min |
12/12/12 |
|
||
|
X/Y/Z快移速度（三菱） |
m/min |
12/12/12 |
|
||
|
X/Y/Z快移速度（西門子） |
m/min |
12/12/12 |
|
||
|
機臺精度 |
|
|
|||
|
定位精度（雙向） |
mm |
±0.005/300 |
|
|
|
|
重復精度 |
mm |
±0.003/300 |
|
|
|
|
機械 |
|
|
|||
|
空壓規格 |
kg/cm2 |
6-7bar |
|
|
|
|
機械外觀（長度尺寸） |
mm |
1850 |
2440 |
|
|
|
（寬度尺寸） |
mm |
2000 |
1930 |
|
|
|
（高度尺寸） |
mm |
2330 |
2400 |
|
|
|
機械重量 |
kg |
3500 |
4000 |
|
|
