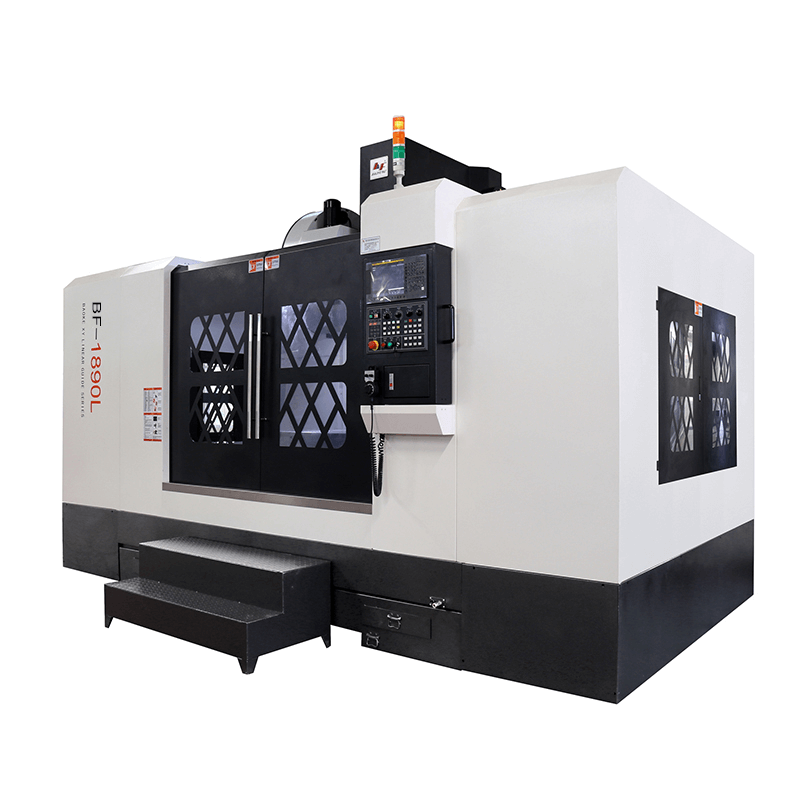

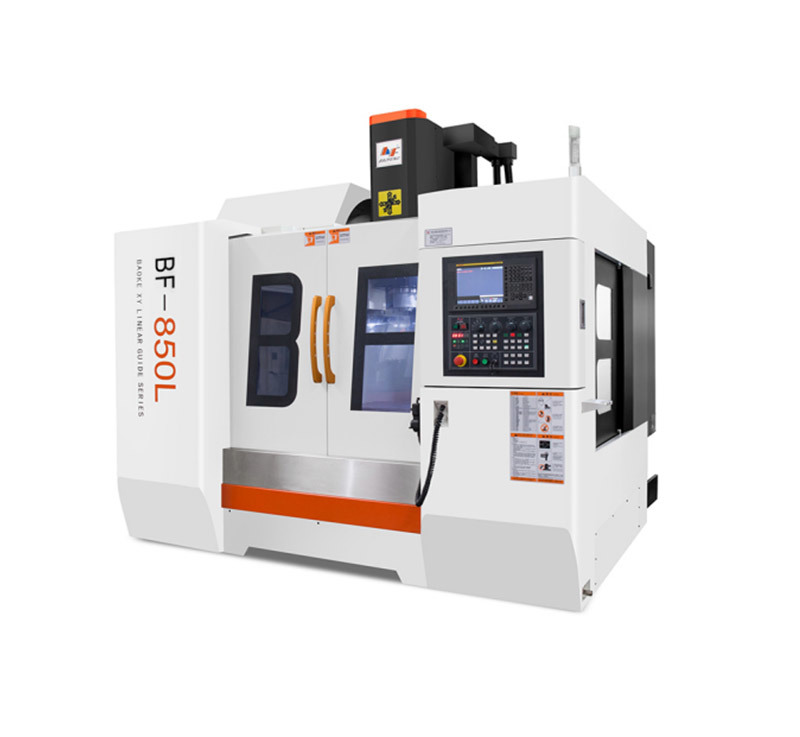

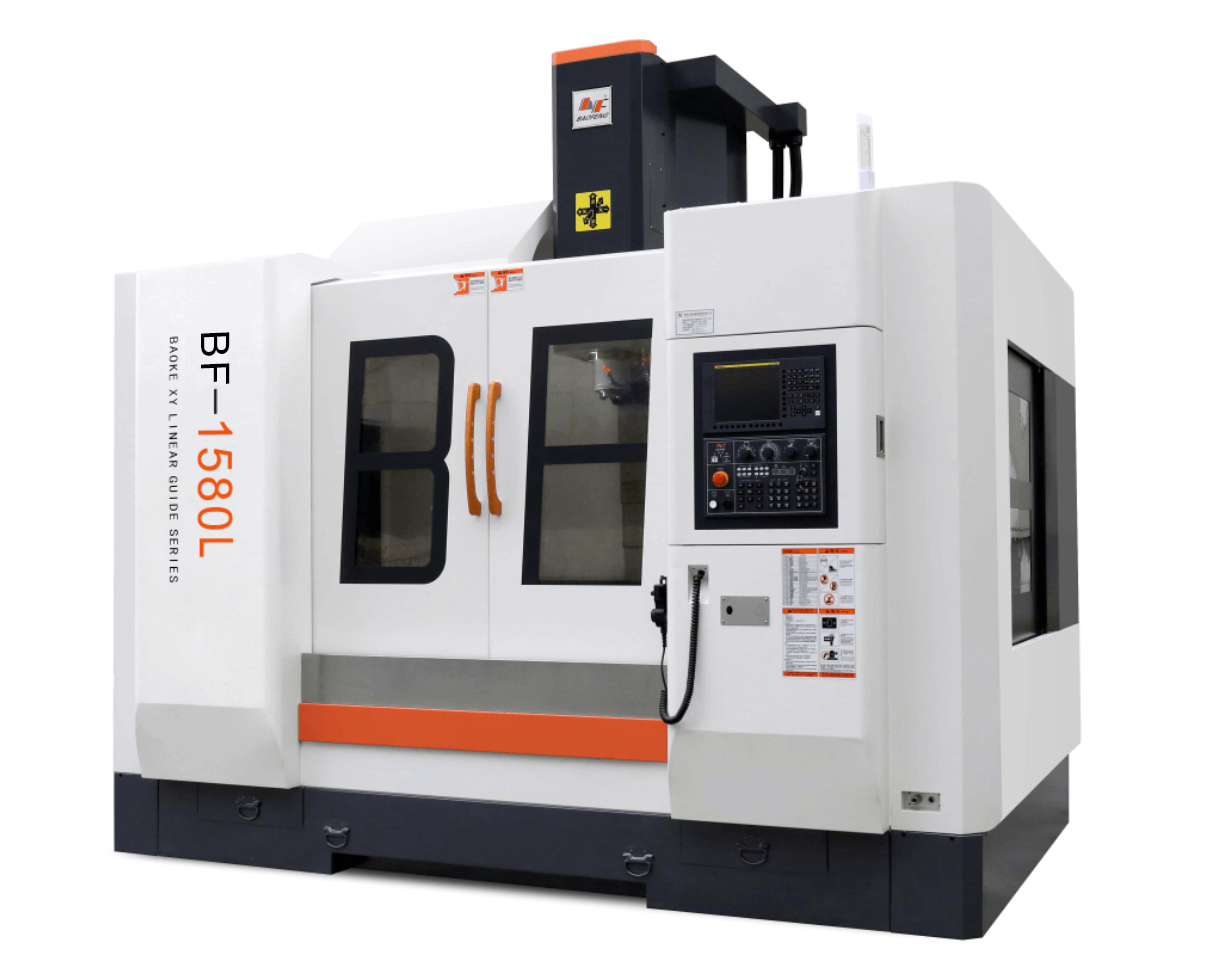

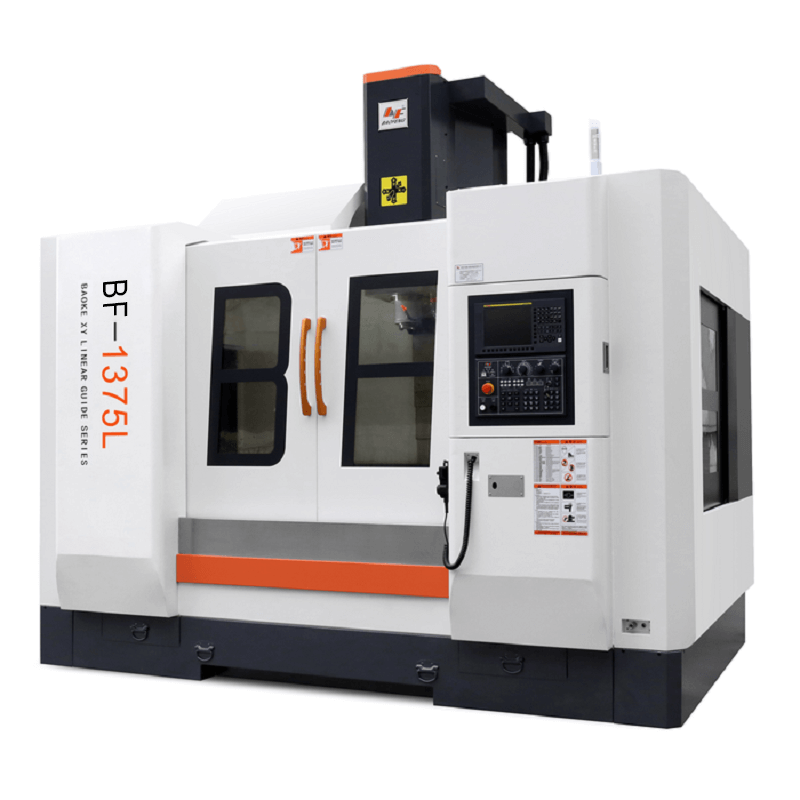

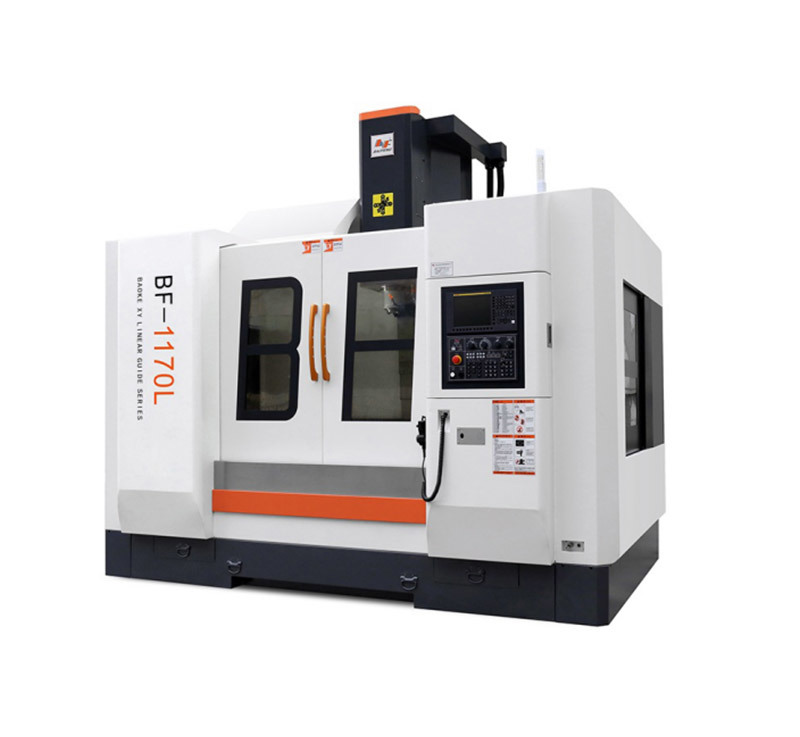

BF-850L/BF-1170L/BF-1375L/BF1580L/BF-1890L
產品描述
L系列二線一硬機型

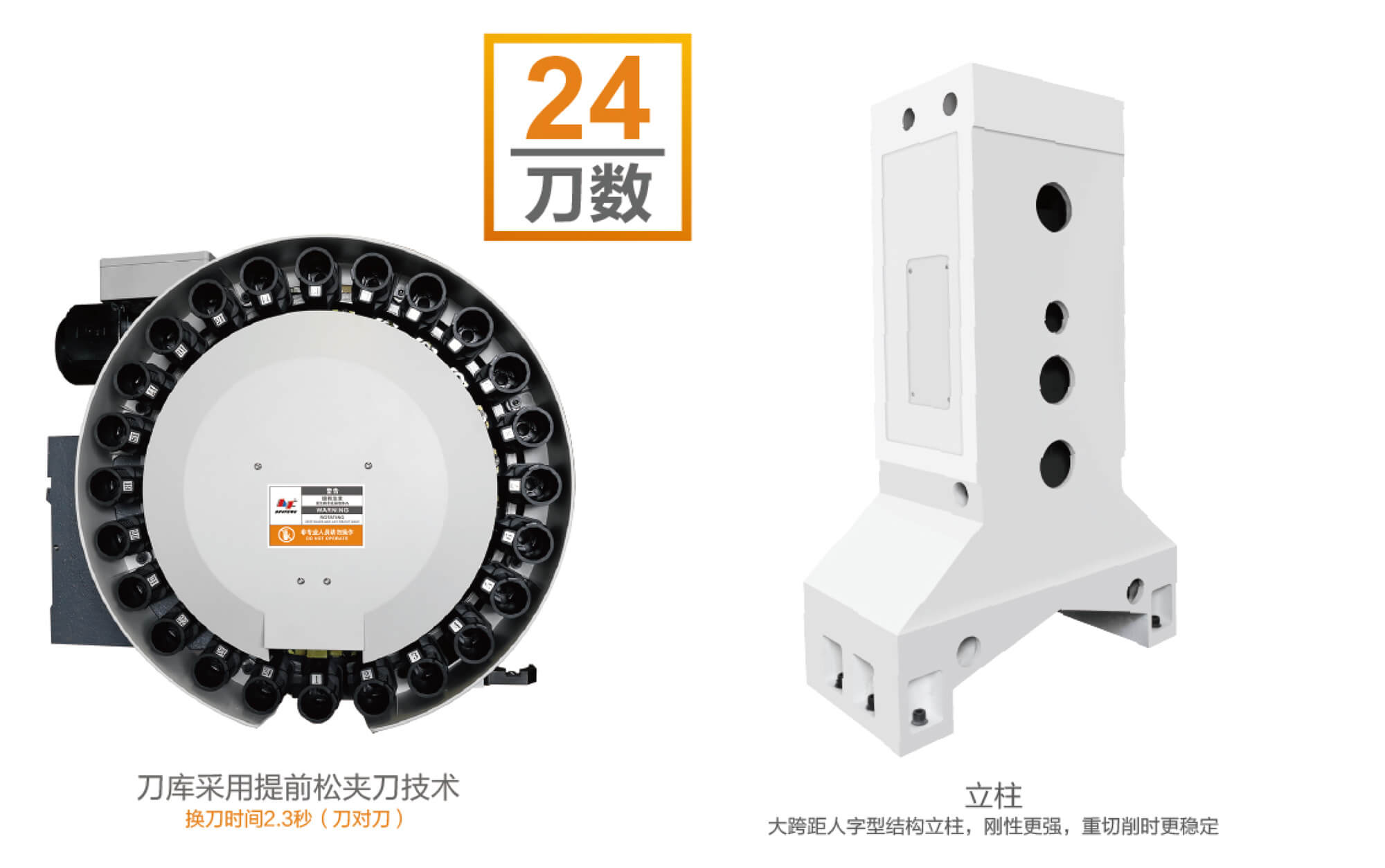

機械特點
? X.Y軸線軌，Z軸硬軌確保良好的循圓精度和切削力度。
? 箱形底座，大跨距A型立柱，確保良好的精度保持性。
? 精密滾珠螺桿采用雙螺母設計，兩端支撐座共采用五支滾珠軸承
鎖緊并加以預拉抵消螺桿熱伸長誤差，保證機床的熱穩定性。
? 所有潤滑系統均采用容積式分配閥，確保所有潤滑點均勻供油，
保持機械良好的潤滑，延長使用壽命。
標準配置
選配配置
|
? 工件吹氣系統 |
? 油水分離系統 |
|
? 刀具沖屑系統 |
? 床身導軌防護罩 |
|
? 自動集中潤滑系統 |
? 全防護 |
|
? 主軸溫控系統 |
? 三色警報燈 |
|
? 手持操作單元 |
? 工作燈 |
|
? 電氣箱熱交換機 |
|
|
機器型號 |
單位mm |
A(長) |
B(寬) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
C(主軸鼻端) |
|
L系列二線一硬機型 |
|||||||
|
BF-850L |
mm |
1000 |
500 |
800 |
500 |
500 |
160 |
|
BF-1170L |
mm |
1300 |
700 |
1100 |
700 |
700 |
110 |
|
BF-1375L |
mm |
1400 |
1300 |
750 |
160 |
||
|
BF-1580L |
mm |
1700 |
800 |
1500 |
800 |
120 |
|
|
BF-1890L |
mm |
2000 |
900 |
1800 |
900 |
160 |
|
L系列二線一硬機型
|
規格說明 |
單位 |
BF-850L |
BF-1170L |
BF-1375L |
BF-1580L |
BF-1890L |
|||
|

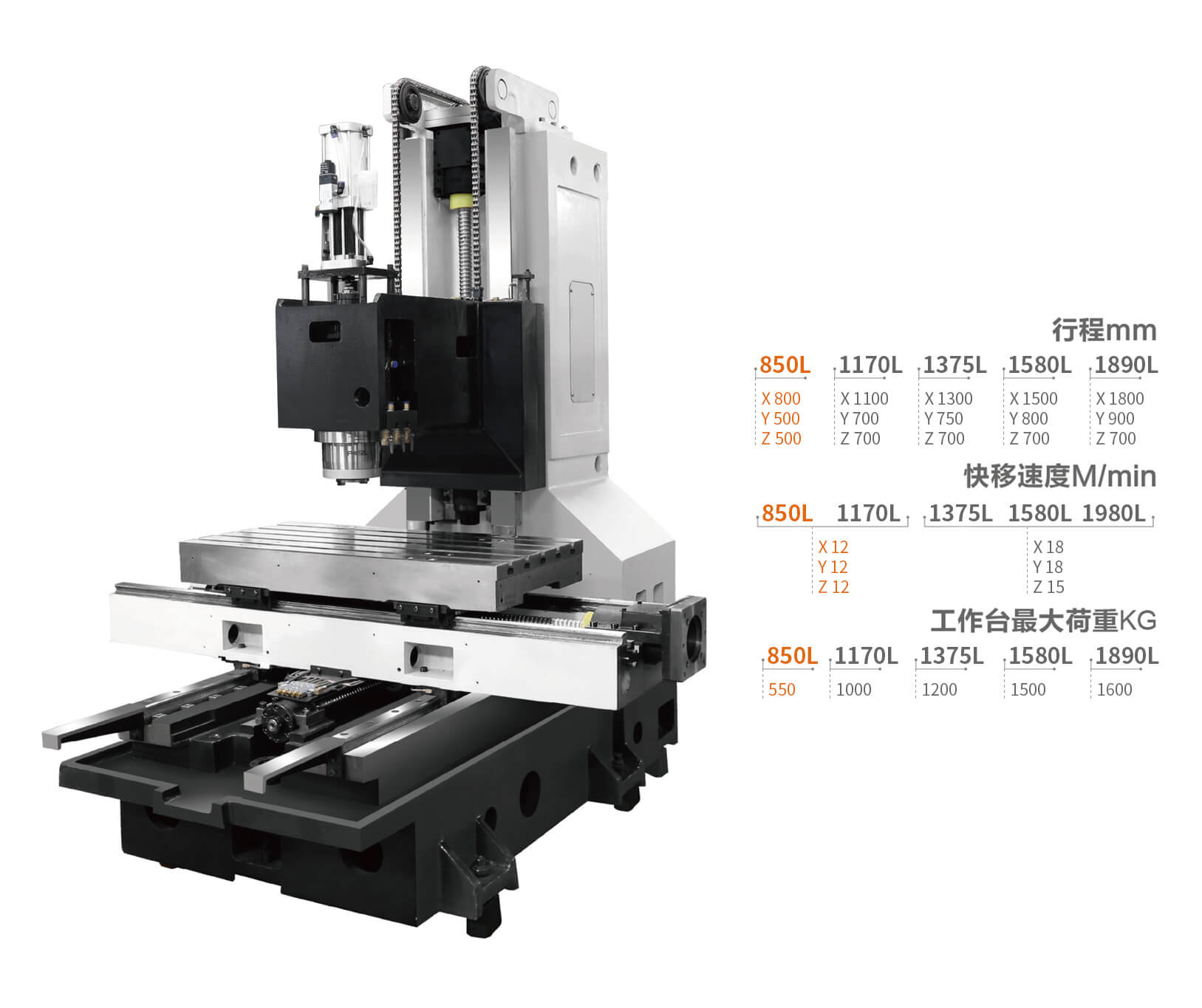

行程范圍 |
|||||||||
|
X軸行程 |
mm |
800 |
1100 |
1300 |
1500 |
1800 |
|||
|
丫軸行程 |
mm |
500 |
700 |
750 |
800 |
900 |
|||
|
Z軸行程 |
mm |
500 |
700 |
700 |
700 |
700 |
|||
|
主軸鼻端至工作臺距離 |
mm |
160-660 |
110-810 |
160-860 |
120-820 |
160-860 |
|||
|
主軸中心至立柱軌面距離 |
mm |
650 |
680 |
810 |
820 |
950 |
|||
|
工作臺 |
|||||||||
|
工作臺尺寸 |
mm |
1000x500 |
1300x700 |
1400x700 |
1700x800 |
2000x900 |
|||
|
工作臺Max承重 |
kg |
550 |
1000 |
1200 |
1500 |
1600 |
|||
|
T型槽尺寸 |
mm |
5-18x90 |
5-18x120 |
5-18x152 |
5-22x140 |
5-22x165 |
|||
|
數控系統 |
|||||||||
|
標準控制器（發那科） |
|
Oi-MF Plus |
|||||||
|
標準控制器（三菱） |
|
M80B |
|||||||
|
標準控制器（西門子） |
|
828D |
|||||||
|
主軸 |
|
||||||||
|
聯接方式 |
|
皮帶式 |
|||||||
|
主軸轉速 |
rpm |
8000 |
|||||||
|
主軸錐度及規格 |
|
BT40 |
BT50 |
||||||
|
主軸電機功率（發那科） |
kw |
11/15/18.5 |
15/18.5 |
||||||
|
主軸電機扭矩（發那科） |
NM |
52.5/95.5/118 |
143/191/236 |
||||||
|
主軸電機功率（三菱） |
kw |
11/15 |
|||||||
|
主軸電機扭矩（三菱） |
NM |
BT40 |
BT50 |
||||||
|
主軸電機功率（西門子） |
kw |
BT40 |
BT50 |
||||||
|
主軸電機扭矩（西門子） |
NM |
BT40 |
BT50 |
||||||
|
三軸 |
|
|
|
||||||
|
X/Y/Z三軸電機功率（發那科） |
kw |
3.0/3.0/3.0 |
|
|
|
||||
|
X/Y/Z三軸電機功率（三菱） |
kw |
3.0/3.0/3.0 |
4.5/4.5/4.5 |
4.5/7.0/4.5 |
|
|
|
||
|
X/Y/Z三軸電機功率（西門子） |
kw |
3.0/3.0/3.0 |
4.5/4.5/4.5 |
4.5/7.0/4.5 |
|
|
|
||
|
X/Y/Z三軸電機扭矩（發那科） |
NM |
20/45 |
36/90 |
|
|
|
|||
|
X/Y/Z三軸電機扭矩（三菱） |
NM |
22.5/64 |
37.2/90 |
XZ:37.2/90 Y:45/130 |
|
|
|
||
|
X/Y/Z三軸電機扭矩（西門子） |
NM |
22/66 |
40/120 |
|
|
|
|||
|
X/Y/Z快移速度（發那科） |
m/min |
30/30/18 |
18/18/15 |
|
|
|
|||
|
X/Y/Z快移速度（三菱） |
m/min |
30/30/18 |
18/18/15 |
|
|
|
|||
|
X/Y/Z快移速度（西門子） |
m/min |
30/30/18 |
18/18/15 |
|
|
|
|||
|
機臺精度 |
|
|
|
||||||
|
定位精度（雙向） |
mm |
±0.005/300 |
|
|
|
||||
|
重復精度 |
mm |
±0.003/300 |
|
|
|
||||
|
機械 |
|
|
|
||||||
|
空壓規格 |
kg/cm2 |
6-7bar |
|
|
|
||||
|
機械外觀（長度尺寸） |
mm |
2760 |
3560 |
3700 |
4300 |
5000 |
|
|
|
|
（寬度尺寸） |
mm |
2900 |
2760 |
3700 |
3800 |
4100 |
|
|
|
|
（高度尺寸） |
mm |
2800 |
3300 |
2950 |
3350 |
3800 |
|
|
|
|
機械重量 |
kg |
5000 |
8000 |
10000 |
11000 |
1400 |
|
|
|
