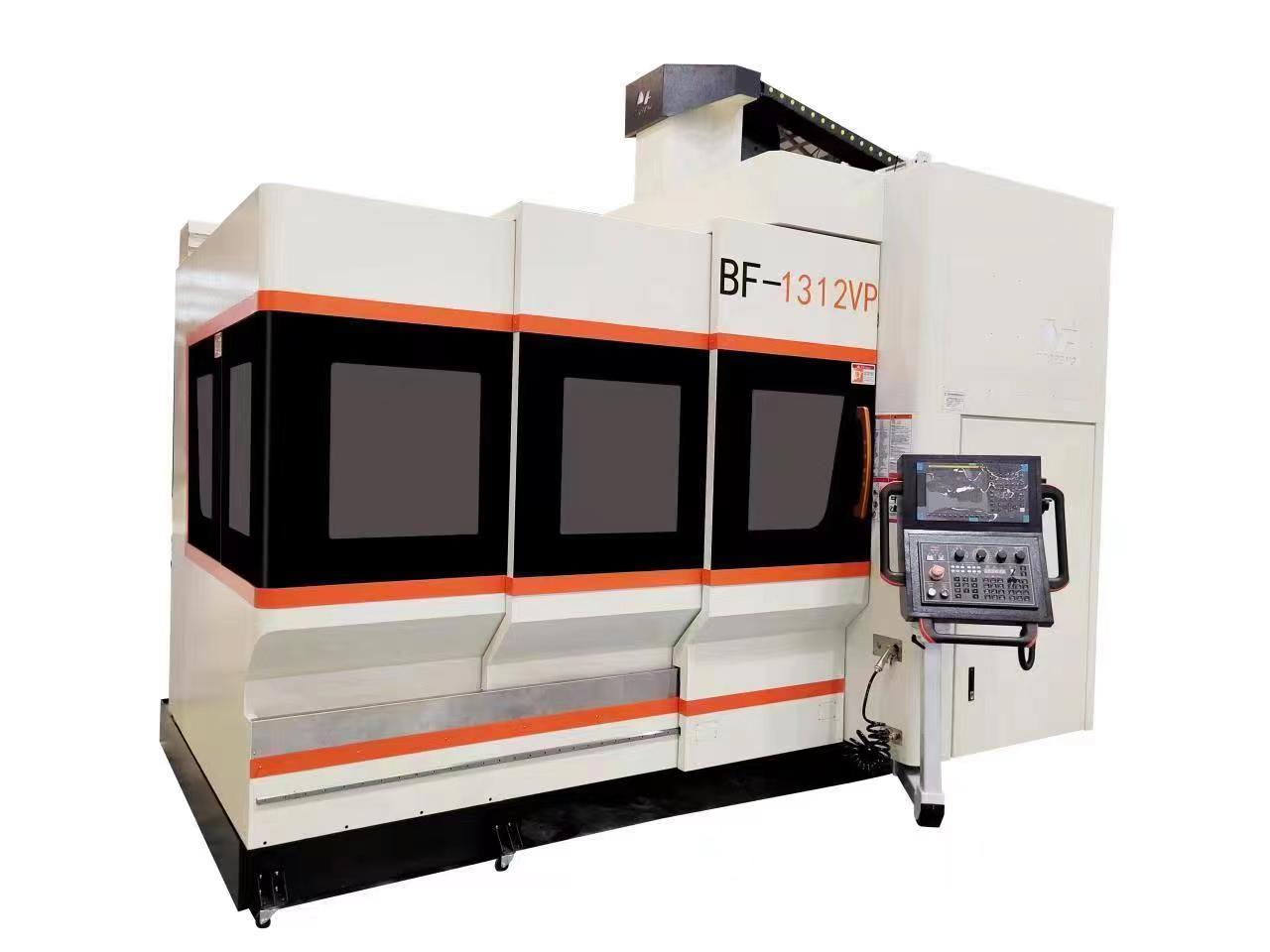

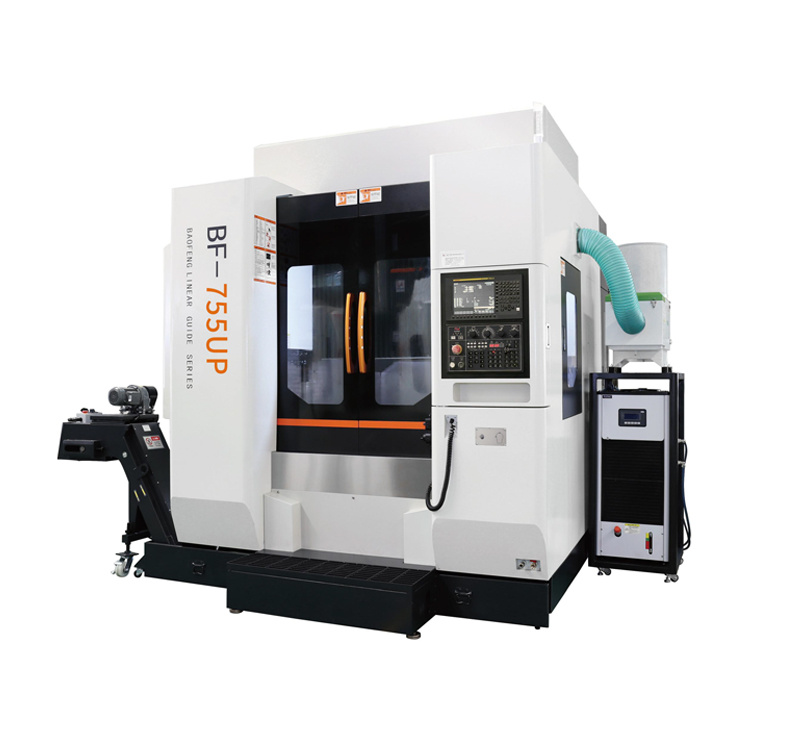

BF-755UP/BF-1312UP/BF-1814UP
UP系列高速高精密機型

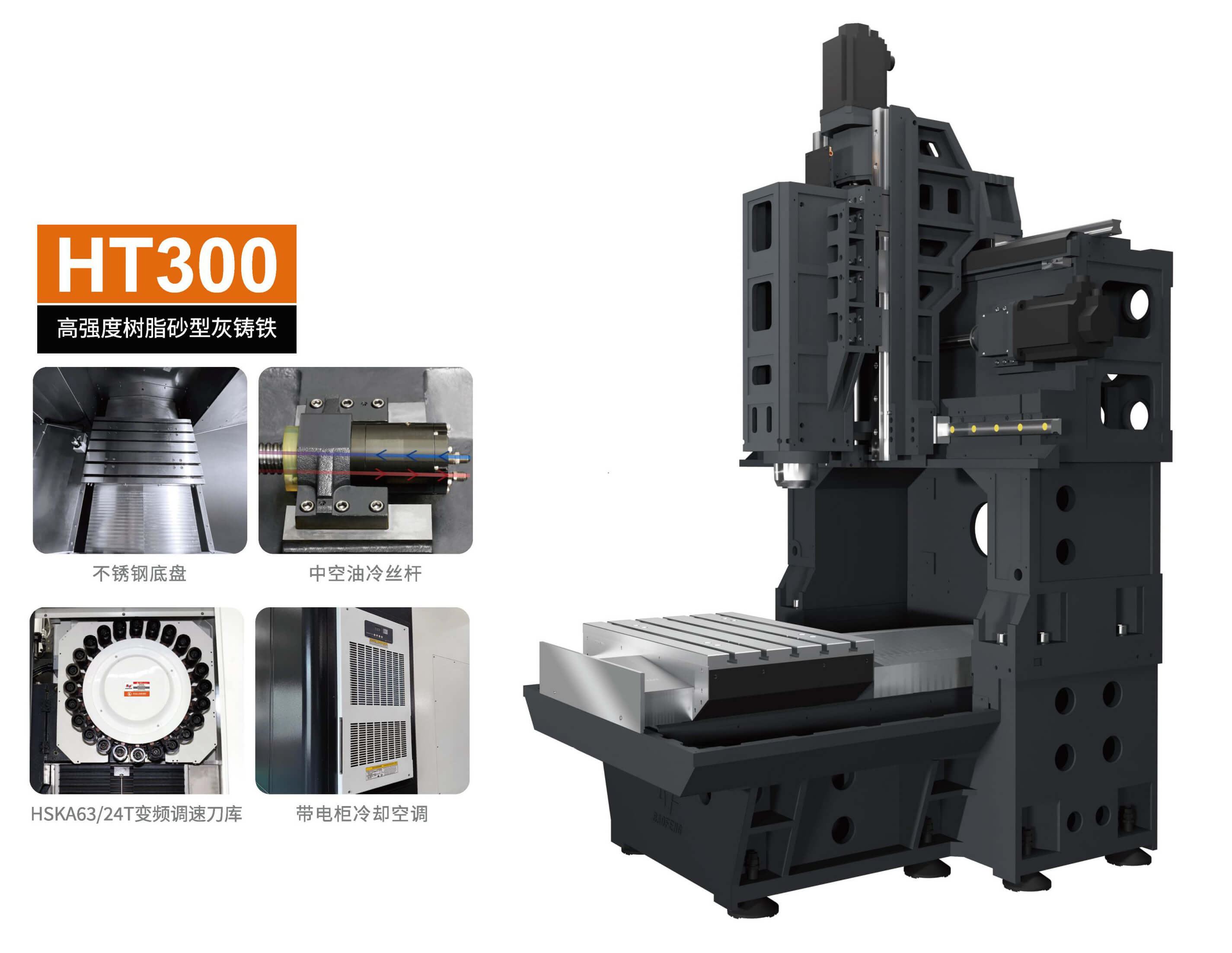

機械特點
● 主軸箱采用滑塊移動設計，確保Z軸軸向剛性和精度保持的一致性;
● X軸采用龍門結構，在保證加工范圍同時大程度減小了主軸懸臂長度;
● 龍門導軌采用階梯式分布，使X軸運行重心更加靠近龍門鑄件;
● 底座本體匹配傾斜后沖水排屑，解決精密加工產生的粉狀屑的清潔困擾;
● 配備高速大功率HSKA63電主軸，大扭矩、低振動、高剛性;
● 三軸均通過光柵尺實現全閉環位置檢測，精度高。
|
機械參數 |
單位 |
BF-755UP |
BF-1312UP |
BF-1814UP |
|
工作臺行程X |
mm |
700 |
1300 |
1800 |
|
工作臺行程Y |
mm |
550 |
1000 |
1400 |
|
工作臺行程Z |
mm |
500 |
700 |
|
|
快速移動X |
mm/min |
30 |
15 |
|
|
快速移動Y |
mm/min |
30 |
15 |
|
|
快速移動Z |
mm/min |
30 |
15 |
|
|
工作臺max負重 |
KG |
800 |
1800 |
4000 |
|
外觀(長度) |
mm |
2900 |
4000 |
5075 |
|
外觀(寬度) |
mm |
2420 |
3000 |
3800 |
|
外觀(高度) |
mm |
3000 |
3500 |
3900 |
|
主軸轉速 |
rpm |
20000 |
10000 |
|
|
標配 |
?工件吹氣系統 |
?電氣箱熱交換機 |
?雙支工作燈 |
|
?刀具沖屑系統 |
?底盤沖屑系統 |
?后沖水強力排屑裝置 |
|
|
?自動集中潤滑系統 |
?床身導軌防護罩 |
?中空油冷絲桿 |
|
|
?主軸溫控系統 |
?全防護 |
?電箱空調 |
|
|
?手持操作單元 |
? 三色警報燈 |
?美德龍對刀儀 |
|
規格說明 |
單位 |
BF-540UP |
BF-755UP |
BF-1312UP |
BF-1814UP |
|
行程范圍 |
|||||
|
X軸行程 |
mm |
500 |
700 |
1300 |
1800 |
|
Y軸行程 |
mm |
400 |
550 |
1000 |
1400 |
|
Z軸行程 |
mm |
220 |
500 |
700 |
|
|
主軸鼻端至工作臺距離 |
mm |
170-390 |
180-680 |
150-850 |
200-900 |
|
龍門寬度 |
mm |
620 |
950 |
1200 |
1430 |
|
工作臺 |
|||||
|
工作臺尺寸 |
mm |
500X400 |
850X550 |
1450x1000 |
1800x1200 |
|
工作臺max承重 |
kg |
300 |
800 |
1800 |
4000 |
|
T型槽尺寸 |
mm |
3-14X100 |
5-18X100 |
5-18x150 |
7-18x160 |
|
數控系統 |
|||||
|
標準控制器（發那科） |
|
/ |
Oi-MF Plus |
||
|
標準控制器（三菱） |
|
/ |
M80A |
||
|
標準控制器（西門子） |
|
828D SW28x |
|||
|
主軸 |
|||||
|
聯接方式 |
|
電主軸 |
|||
|
主軸轉速 |
rpm |
30000 |
20000 |
10000 |
|
|
主軸錐度及規格 |
|
HSK-E40 |
HSK-A63 |
BBT50 |
|
|
主軸電機功率（發那科） |
kw |
/ |
14.1/26/30 |
26/30/37 |
|
|
主軸電機扭矩（發那科） |
NM |
/ |
26/47/55 |
79.6/110/179 |
|
|
主軸電機功率（三菱） |
kw |
/ |
14.1/26/30 |
15/18/22.5 |
22/26/32.5 |
|
主軸電機扭矩（三菱） |
NM |
/ |
26/47/55 |
25.6/64.5/80.6 |
82.7/210 |
|
主軸電機功率（西門子） |
kw |
11 |
14.1/26/30 |
15/18/22.5 |
22/26/32.5 |
|
主軸電機扭矩（西門子） |
NM |
8.5 |
26/47/55 |
25.6/64.5/80.6 |
82.7/210 |
|
三軸 |
|||||
|
X/Y/Z三軸電機功率（發那科） |
kw |
/ |
3.0/3.0/3.0 |
4.0/4.0/4.0 |
7.0/4.0/4.0 |
|
X/Y/Z三軸電機功率（三菱） |
kw |
/ |
3.0/3.0/3.0 |
4.5/4.5/4.5 |
7.0/4.0/4.0 |
|
X/Y/Z三軸電機功率（西門子） |
kw |
/ |
2.9/2.9/3.55 |
4.5/4.5/4.5 |
|
|
X/Y/Z三軸軸電機扭矩（發那科） |
NM |
/ |
20/45 |
22/64 |
X:30/83 YZ:22/64 |
|
X/Y/Z三軸龜機扭矩（三菱） |
NM |
/ |
22.5/64 |
37.2/90 |
|
|
X/Y/Z三軸電機扭矩（西門子） |
NM |
三軸直線電機推力 X：4400Nm YZ：2940NM |
22/66 |
40/120 |
30/90 |
|
X/Y/Z快移速度（發那科） |
m/min |
/ |
30/30/30 |
15/15/15 |
|
|
X/Y/Z快移速度（三菱） |
m/min |
/ |
30/30/30 |
15/15/15 |
|
|
X/Y/Z快移速度（西門子） |
m/min |
60/60/60 |
30/30/30 |
15/15/15 |
|
|
機臺精度 |
|||||
|
定位精度（雙向） |
mm |
±0.003/300 |
|||
|
茵復精度 |
mm |
±0.002/300 |
|||
|
機械 |
|||||
|
空壓規格 |
kg/cm2 |
6-7bar |
|||
|
機械外觀（長度尺寸） |
mm |
2200 |
2900 |
4000 |
5075 |
|
（寬度尺寸） |
mm |
2010 |
2420 |
3000 |
3800 |
|
（高度尺寸） |
mm |
2620 |
3000 |
3500 |
3900 |
|
機械重量 |
kg |
4500 |
6500 |
12500 |
19500 |
