穿孔機MS-DZ435A型
電火花穿孔機MS-DZ435A技術資料
一、技術配置：
|
序號 |
技術名稱 |
簡要說明 |
|
1 |
裝夾電極直徑 |
Φ0.1-Φ3.0 |
|
2 |
W軸/主軸頭行程 |
250 |
|
3 |
Z軸/主軸行程 |
380 |
|
4 |
主軸最大調節速度（mm/min） |
1500 |
|
5 |
旋轉頭轉速 |
0-200可調 |
|
6 |
工作臺尺寸 |
520*380 |
|
7 |
X*Y軸行程 |
450*350 |
|
8 |
導向器與工作臺最大距離 |
300 |
|
9 |
最大加工電流（A） |
30 |
|
10 |
輸入最大功率（KW） |
4.0 |
|
11 |
電源輸入方式（V/HZ） |
380/50 |
|
12 |
數顯方式 |
三軸 |
|
13 |
工作液供給方式 |
淺隙式 |
|
14 |
工作液供給裝置 |
電動+氣動 雙泵 |
|
15 |
工作液壓力（Mpa） |
6-12 |
|
16 |
最大工作物荷重 |
380 |
|
17 |
主機外形尺寸（W*L*H） |
1200*1000*2100 |
|
18 |
整機重量 |
860 |
|
19 |
X、Y、Z軸配置 |
X、Y、Z軸精密滾珠絲桿 |
|
20 |
X、Y、Z軸臺灣直線導軌 |
|
|
22 |
Z軸混合伺服電機 |
二、機床主要性能特征
1、 Z軸最大行程380mm，一次可裝夾500mm長電極，并且電極管浪費降到了最低（大約100mm），加以超低損耗電路設計，極大提高了電極管的使用效率。
2、Z軸采用細分步進馬達（混合伺服），實現了快速升降，整個行程只需10秒左右，大大減少了等待時間，效率大幅度提高。W軸機頭行程采用電動升降。
3、 專利旋轉頭：電機旋轉頭一體設計，采用鎢鋼耐磨片及多重防水結構。與夾頭采用錐套連接，可保證夾頭旋轉同心度。
4、自主研發操作系統：一鍵加工、定深功能、分中功能、定端面功能、專家數據庫、極性轉換、數字采樣、自適應伺服跟蹤、穿透功能、柔性加工、高速加工、表面防護、關加工自動回工件面。適用Φ0.1以上電極銅管的細孔加工、厚度300mm以內超厚工件加工，鎢鋼、鋁、AK80等超硬、特殊材料加工。
三、設備工作條件
1. 輸入電源：380V±10%，50HZ
2. 壓縮空氣：＞0.5MPa，正常在0.5MPa-0.7MPa
3. 環境溫度：2℃-40℃，建議室溫在22℃±1℃
4. 相對濕度：≦75%
5. 機床噪聲等級：≤80db
6. 工作環境：無強堿、無強電磁場、無水氣狀態
7. 機床在上述工作環境下能長期穩定工作。

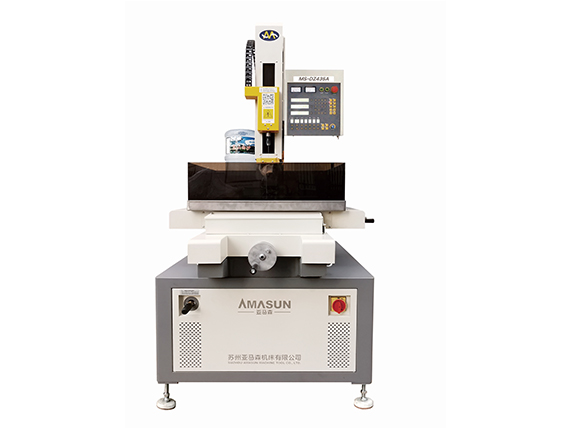

四、產品參考圖片
五、出廠裝箱單
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
電極專用剪刀 |
|
1把 |
|
2 |
雙頭螺絲刀 |
|
1把 |
|
3 |
內六角板手 |
M3 M4 M5 M6 M8 |
各1把 |
|
4 |
導向器 |
Ф0.5*12*42mm |
1只 |
|
5 |
導向器 |
Ф1.0*12*42mm |
1只 |
|
6 |
黃銅電極管 |
Ф0.5*500mm |
100支 |
|
7 |
黃銅電極管 |
Ф1.0*500mm |
100支 |
|
8 |
硅膠止水塞 |
Ф0-1.0mm |
20只 |
|
9 |
臺灣自鎖緊鉆夾頭 |
Ф0-3.0mm |
1套 |
|
10 |
凈水箱 |
20L |
1套 |
|
11 |
污水桶 |
25L |
1套 |
|
12 |
機床底腳 |
M16 |
4只 |
|
13 |
平衡條座架 |
380*30*50mm |
1付 |
|
14 |
PC擋水板 |
|
1付 |
|
15 |
使用說明書 |
基礎篇+使用篇 |
1份 |
