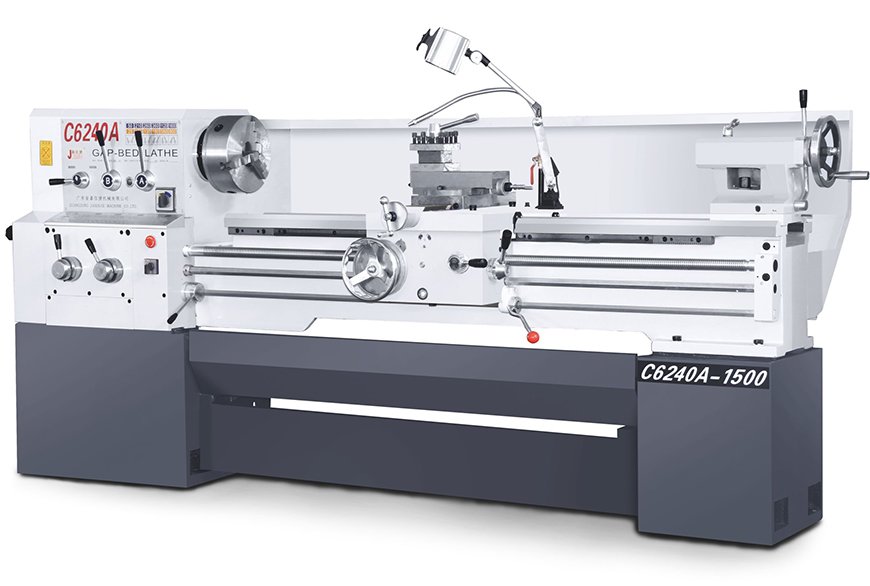

普通車床C6140A/C6240A
| 機型 | 嘉信捷床身 | ||
| C6140A | C6240A | ||
| 主要規格 | 中心高 | 202mm | |
| 床身最大回轉直徑 | 400mm | ||
| 最大工作長度 | 750mm 1000mm 1500mm | ||
| 刀架最大行程(縱向) | 650mm 900mm 1500mm | ||
| 刀架上最大工件回轉直徑 | 240mm | ||
| 馬鞍槽內最大工件回轉直徑 | 580mm |
|
|
| 花盤前馬鞍有效長度 |
200mm |
||
| 棒料直徑 | 45mm或53mm | ||
| 主軸 | 通孔直徑 | 46mm或54mm | |
| 錐孔 | MT6 | ||
| 轉速50Hz(60Hz) | 25~1600r/min(30~2000r/min)正反各12種 | ||
| 刀架橫向最大行程 | 240mm | ||
| 小刀架最大行程 | 140mm | ||
| 縱向刻度值 | 0.05mm/格 100mm/r | ||
| 橫刀架刻度值 ±㎜o | 0.05mm/格 4mm/r | ||
| 小刀架刻度值 | 0.05mm/格 3mm/r | ||
| 刀架回轉角度范圍 | ±45° 1°/格 | ||
| 主軸中心線至刀具支承面距離 | 27mm | ||
| 刀桿截面尺寸(高×寬) | 25mm×20mm | ||
| 刀架 | 縱向進給量 | 0.04~2.16mm/r 138種 | |
| 橫向進給量 | 0.02~1.08mm/r 138種 | ||
| 主軸中心線至方刀架側面最大距離 |
205mm |
||
| 尾座 | 頂尖套內孔難度 | MT4 | |
| 頂尖套最大移動量 | 130mm | ||
| 橫向最大移動量 | ±10mm | ||
|
螺紋 |
公制 | 0.45~20mm 30種 | |
| 英制 | 80~1*3/4 n/1 35種 | ||
| 模數 | 0.25~10mm 25種 | ||
| 徑節 | 160~3*1/2 DP 30種 | ||
| 電機 | 主電機 |
YD132M-8/4 B5 TH 3/4.5 kw |
|
| 主電機轉速50Hz(60Hz) |
750/1500r/min（900/1800r/min） |
||
| 冷卻泵電機 |
AB-25 90W |
||
|
外形尺寸 (長×寬×高) |
750mm | 1950㎜×900㎜×1200㎜ | |
| 中心距1000mm | 2150㎜×900㎜×1200㎜ | ||
| 1500mm | 2650㎜×900㎜×1200㎜ | ||
| 凈重 | 750mm | 1350 Kg | |
| 中心距1000mm | 1450 Kg | ||
| 1500mm | 1550 Kg | ||
| 皮帶 | 主傳動三角皮帶型號規格 | A-1900 ㎜ | |
|
精度檢測 全面實施原材料、制品、 成品檢驗，產品可靠性能檢驗等 |
制造工藝 從基礎原材料到整臺設備的精細制造 |
|
材質用料 各種原材料的嚴格把控，從源頭開始保證機床精度 |
質保售后 1年質保，終身售后維護（有償） 眾多客戶的長期信賴之選 |
|
|

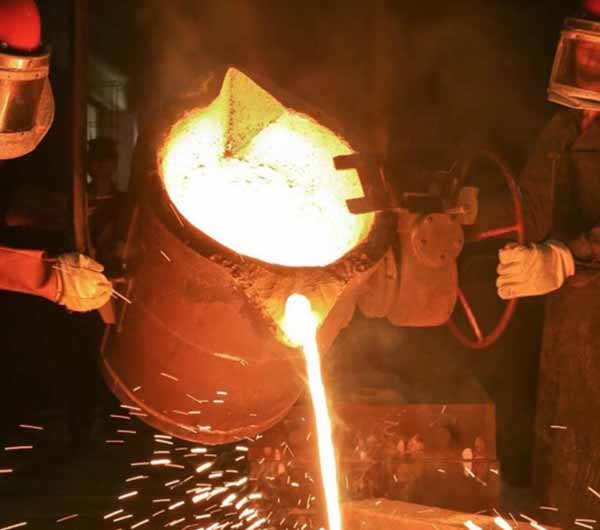

品質基石從一塊鐵開始 品質基石從一塊鐵開始，從原材的選用、鐵水熔點、鐵材煉制整個過程，全由經驗豐富的工程師把控。 |
|
||
|
|

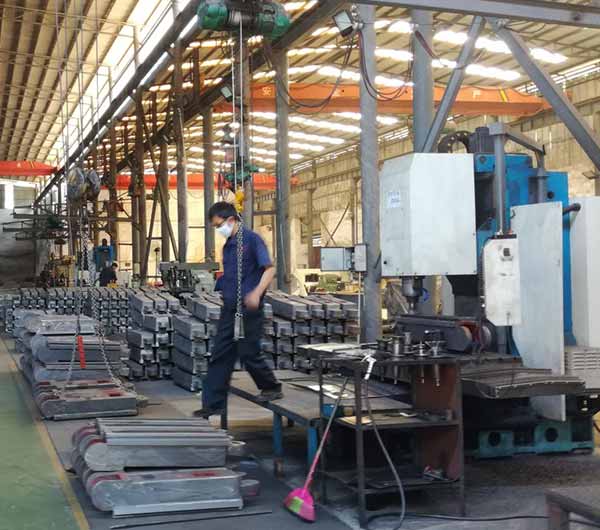

成熟工序品質保證 數十年經驗積累，已建立成熟的加工工序和品控體系，先進加工機械嚴格把控每個工件的品質。 |
|
||
|
|

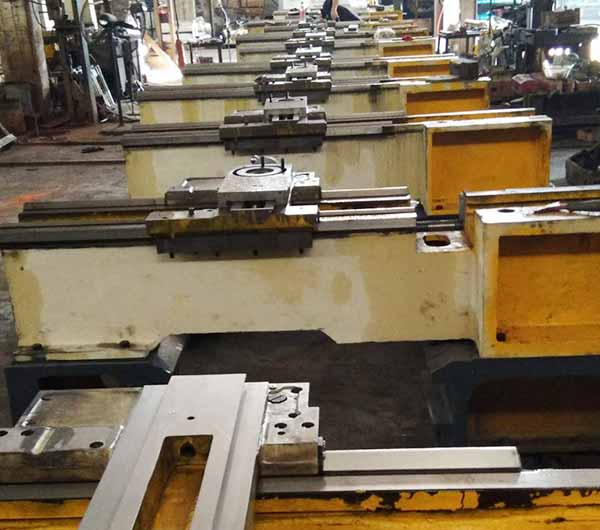

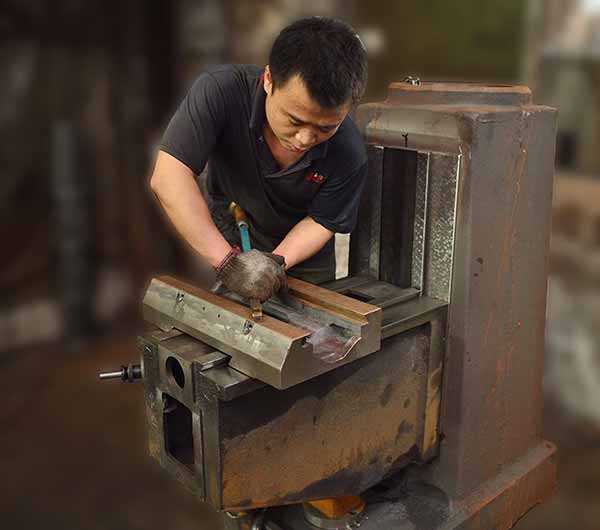

機床幾何精度的保證 導軌配合面均進行手工刮研，使機床具有很好的耐磨性和精度保持性。 |
|
||
|
|

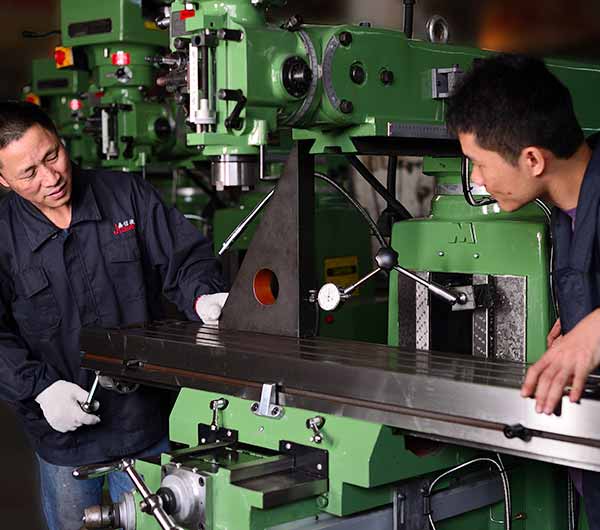

專業工程師安裝調試 依照國際標準、行業高品質標準；對機械力學結構、受力工件、卸力工程學研究分析；由10余年經驗的專業工程師安裝調 |
|
|
||
|
|
嚴格每道工序檢驗，確保產品品質 從原材料到機床成品，每道工序均經專業檢驗層層把關，確保機床品質。 |
