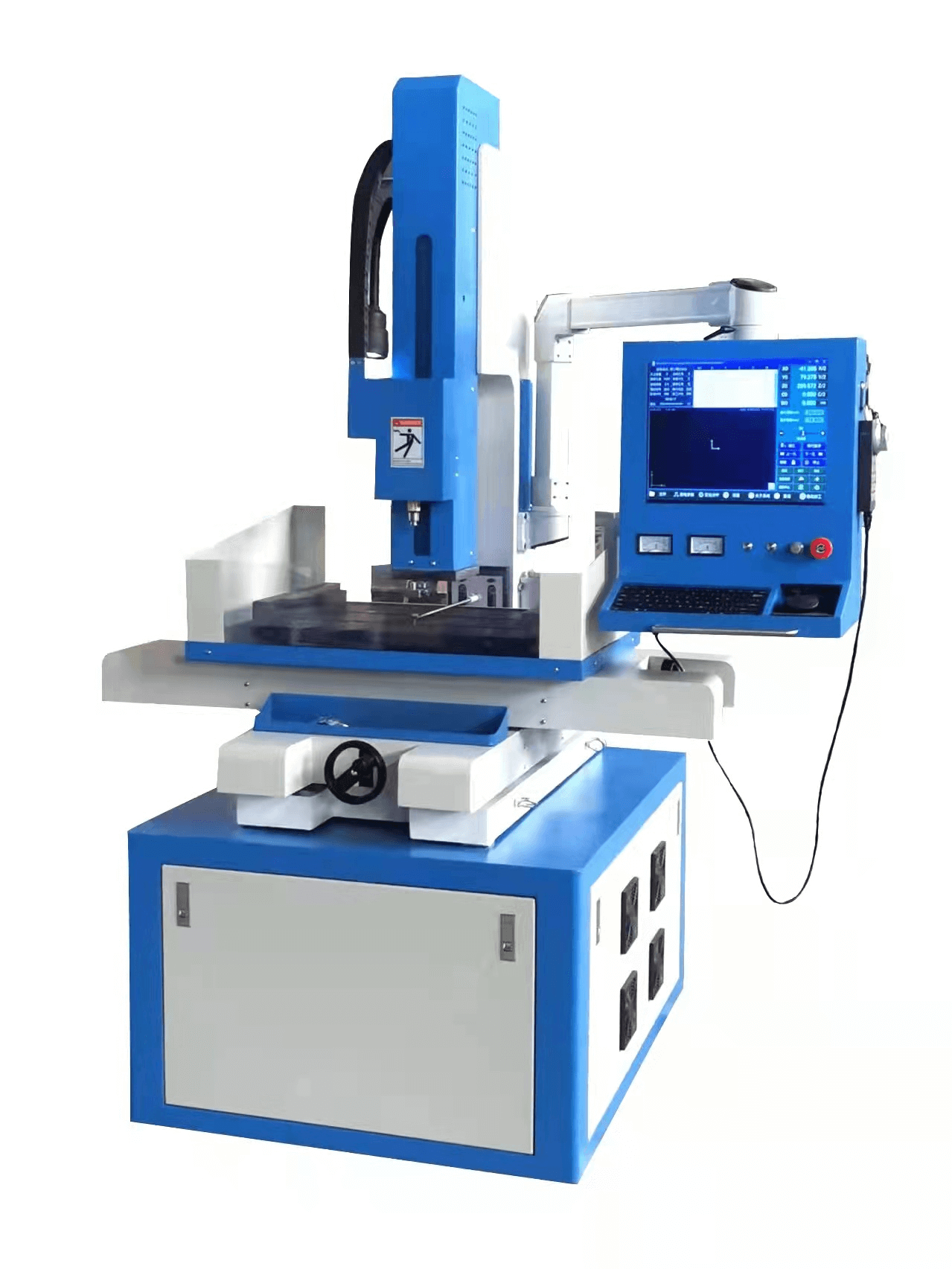

昇瑪DB703 DD703 SM703穿孔機
1.DB703 主要技術參數：
|
參數 |
單位 |
DB703 |
|
工作臺面尺寸（長×寬） |
mm |
436×316 |
|
工作臺行程（X×Y） |
mm |
300×400 |
|
Z軸行程（二次） |
mm |
270+300 |
|
加工深度 |
mm |
0~300 |
|
最大加工速度 |
mm/min |
60 |
|
最大加工電流 |
A |
30 |
|
加工孔徑范圍 |
mm |
Ф0.3~Ф3.0 |
|
工作臺承受重量 |
Kg |
200 |
|
工作液 |
|
水/皂化液 |
|
工作液箱容量 |
L |
25 |
|
機床供電電源 |
|
380V/50Hz |
|
最大消耗功率 |
KVA |
3.5 |
|
機床外形尺寸（長×寬×高） |
mm |
1060×750×1760 |
|
外包裝尺寸（長×寬×高） |
|
1300×1040×2030 |
|
機床重量 |
Kg |
600 |
|
控制方式 |
|
Z軸自動 |
|
數顯 |
|
三軸數顯 |
|
定深功能 |
|
有 |
2.基本配置：
（1）兩軸數顯與操作相溶為一體
（2）z軸采用了直線導軌（5相十拍步進電機推動），直流電機推動
（3）直齒傳動式旋轉頭，體積小
（4）超大規模集成電路，使脈沖電源極為可靠
（5）高低壓復合電源，大功率VMOS場效應
（6）機動型二次行程
（7）可調節式操作控制箱，充分考慮以人為本
（8）包容DD703型的操作控制模式
（9）專用柱塞泵，線隙式過濾器
（10）大理石臺面
（11）不銹鋼工件裝夾附件
（12）隨機備件及耗材
（13）加工極性可隨意更換
（14）加工穩定度可調節
二、蘇州昇瑪DD703型穿孔機
2.DD703主要要技術參數：
|
參數 |
單位 |
DD703 |
|
工作臺面尺寸（長×寬） |
mm |
436×316 |
|
工作臺行程（X×Y） |
mm |
300×400 |
|
Z軸行程（二次） |
mm |
270+300 |
|
加工深度 |
mm |
0~300 |
|
最大加工速度 |
mm/min |
60 |
|
最大加工電流 |
A |
30 |
|
加工孔徑范圍 |
mm |
Ф0.3~Ф3.0 |
|
工作臺承受重量 |
Kg |
200 |
|
工作液 |
|
水/皂化液 |
|
工作液箱容量 |
L |
25 |
|
機床供電電源 |
|
380V/50Hz |
|
最大消耗功率 |
KVA |
3.5 |
|
機床外形尺寸（長×寬×高） |
mm |
1060×750×1760 |
|
外包裝尺寸（長×寬×高） |
|
1300×1040×2030 |
|
機床重量 |
Kg |
600 |
|
控制方式 |
|
Z軸自動 |
|
數顯 |
|
兩軸數顯 |
|
定深功能 |
|
無 |
2.基本配置：
（1）兩軸數顯與操作相溶為一體
（2）z軸采用了直線導軌（5相十拍步進電機推動），直流電機推動
（3）直齒傳動式旋轉頭，體積小
（4）超大規模集成電路，使脈沖電源極為可靠
（5）高低壓復合電源，大功率VMOS場效應
（6）機動型二次行程
（7）可調節式操作控制箱，充分考慮以人為本
（8）包容DD703型的操作控制模式
（9）專用柱塞泵，線隙式過濾器
（10）大理石臺面
（11）不銹鋼工件裝夾附件
（12）隨機備件及耗材
（13）加工極性可隨意更換
（14）加工穩定度可調節
三、數控SM703型穿孔機
四、
1.數控穿孔機SM703技術參數：
|
加工孔徑 |
(mm) |
?0.3~3 |
|
|
機床外形尺寸（長*寬*高） |
(mm) |
1050*1000*2000 |
|
|
機床重量 |
(KG) |
650 |
|
|
工作臺水盤尺寸 |
(mm) |
420*720 |
|
|
最小讀取單位 |
(mm) |
0.005 |
|
|
工作臺左右移動距離（Y軸） |
(mm) |
300 |
|
|
工作臺前后移動距離（X軸） |
(mm) |
400 |
|
|
工件最大裝載重量 |
(KG) |
300 |
|
