BF-600TP
產品描述
產品特色
雙向全支撐型床身結構
● 全支撐箱形底座結構，X軸在下、Y軸在上；保證工作臺在XY軸全行程范圍內始終處于完全支撐工況，避免常規立式加工中心工作臺移動到X軸正，負極限位置時懸垂的缺點;
● 三軸線性導軌跨距、滑塊距離、主軸中心到Z軸導軌面距離等床身尺寸都嚴格遵循1:1的作用點與支撐點等距的超寬超大結構。
| 標配 | ?工件吹氣系統 | ?電氣箱熱交換機 | 選配 | ?第四軸旋轉軸 | ?三軸中空油冷螺桿 |
| ?刀具沖屑系統 | ?床身導軌防護罩 | ?BT40-24T/30T圓盤式刀庫 | ?主軸中心出水功能 | ||
| ?自動集中潤滑系統 | ?全防護 | ?12000/15000RPM直結式主軸 | ?雙螺桿+鏈板式排屑機 | ||
| ?主軸溫控系統 | ?三色警報燈 | ?18000/20000PM內藏式主軸 | |||
| ?手持操作單元 | ? 工作燈 | ?三軸全閉環檢測系統(光柵尺) |

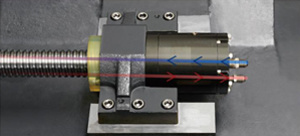

三軸滾珠絲桿熱膨脹抑制系統(選配)
大直徑滾珠滾珠絲桿中空設計，恒溫冷卻油由內管送入到滾珠
絲桿尾端再返回并將絲杠運動產生的熱量排出，長時加工不會
因熱脹造成工件中心漂移

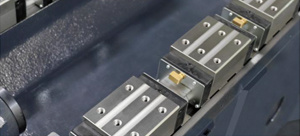

X軸及Z軸采用三滑塊滾柱線性導軌
保證工作臺大承重性和Z軸的切削剛性

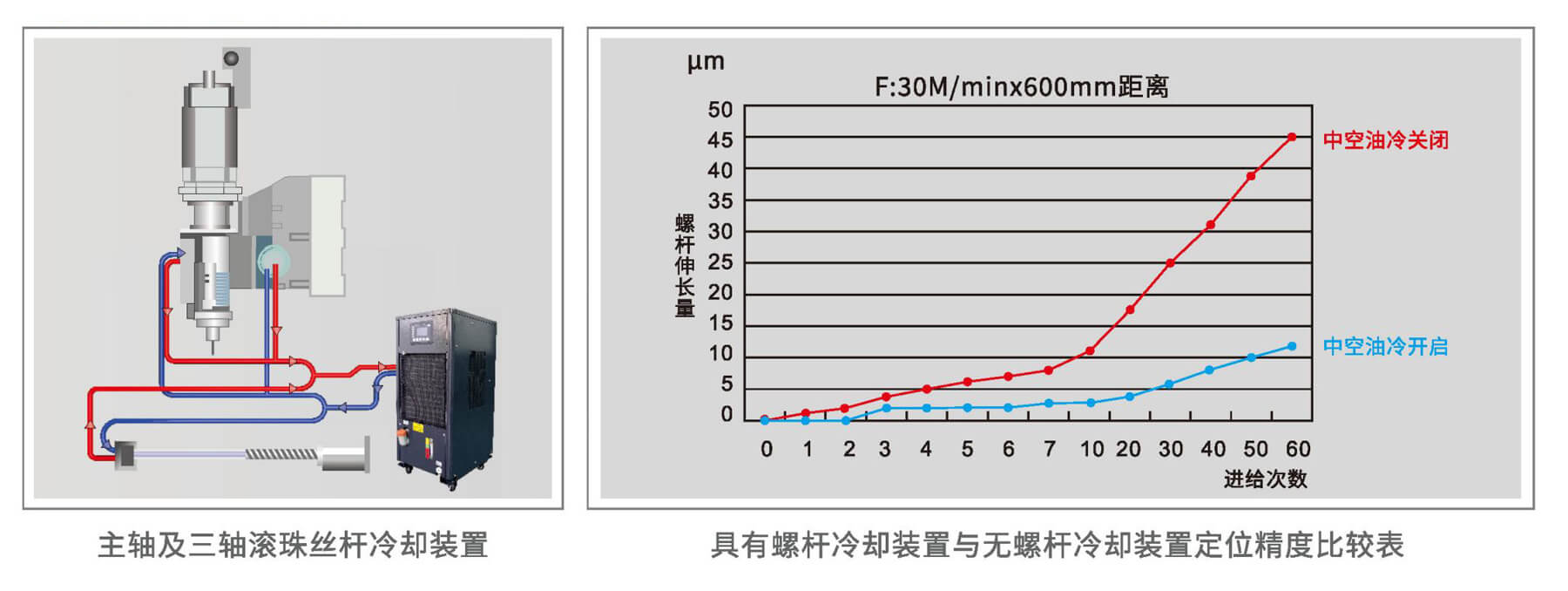

創新設計理念 伺服軸及主軸熱溫升抑制系統

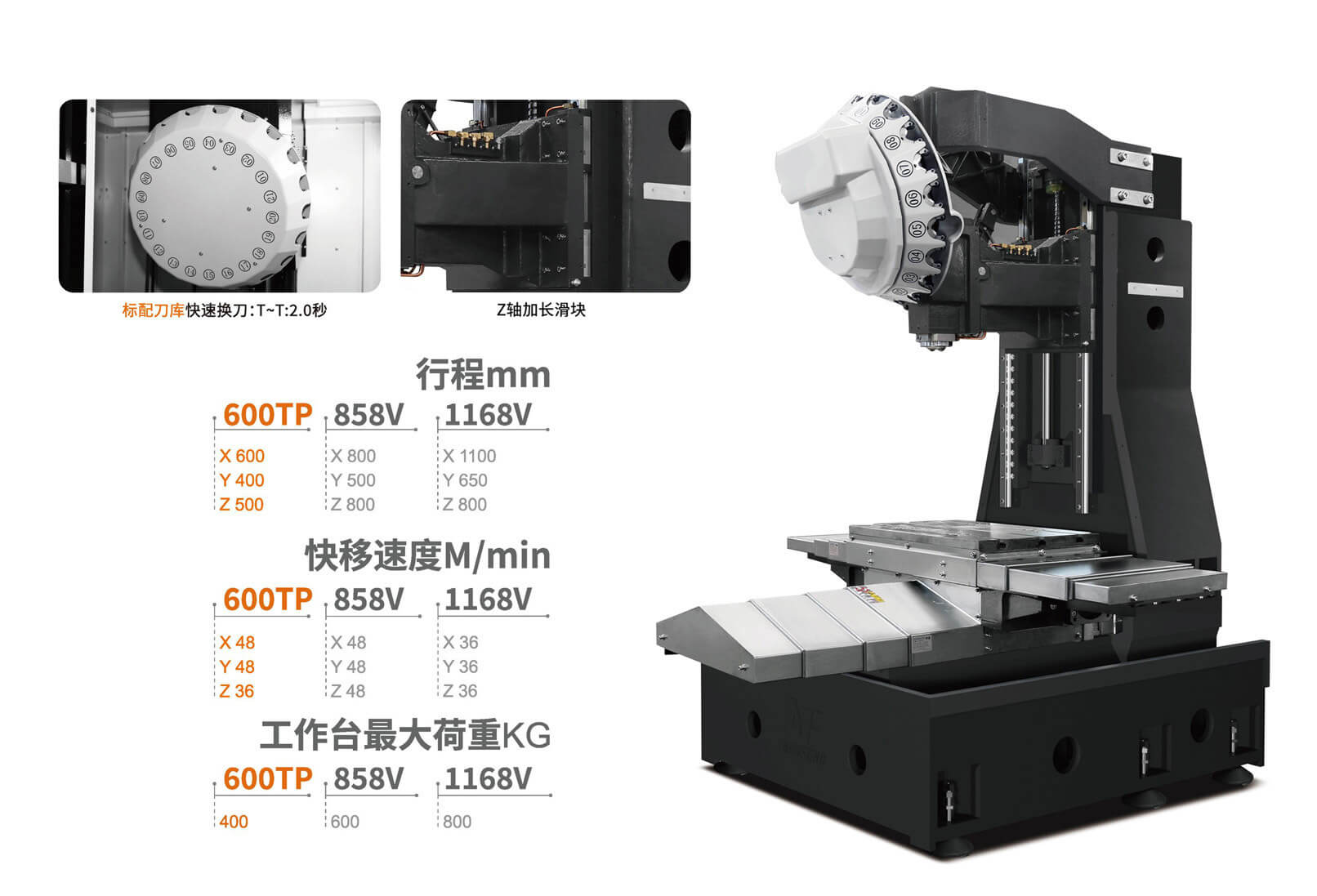

VP系列高速高精密機型
機械特點
● 加大Z軸行程，四軸、五軸轉臺加裝尤其方便;
● 剛性攻牙速度S4000RPM;
● 后排屑配合強勁沖屑裝置，減少停機清掃時間;
● 刀庫遠離加工區間，減少刀柄夾渣機率。
高速度、高效率、無配重
量產化加工理想選擇!
高剛性主體機構
所有主件均采用HT300鑄鐵, (高張力鑄件材質)吸震力強、耐磨性佳;
并經應力消除與時效處理,確保機械平臺穩定性和精度高特性。
標準配置

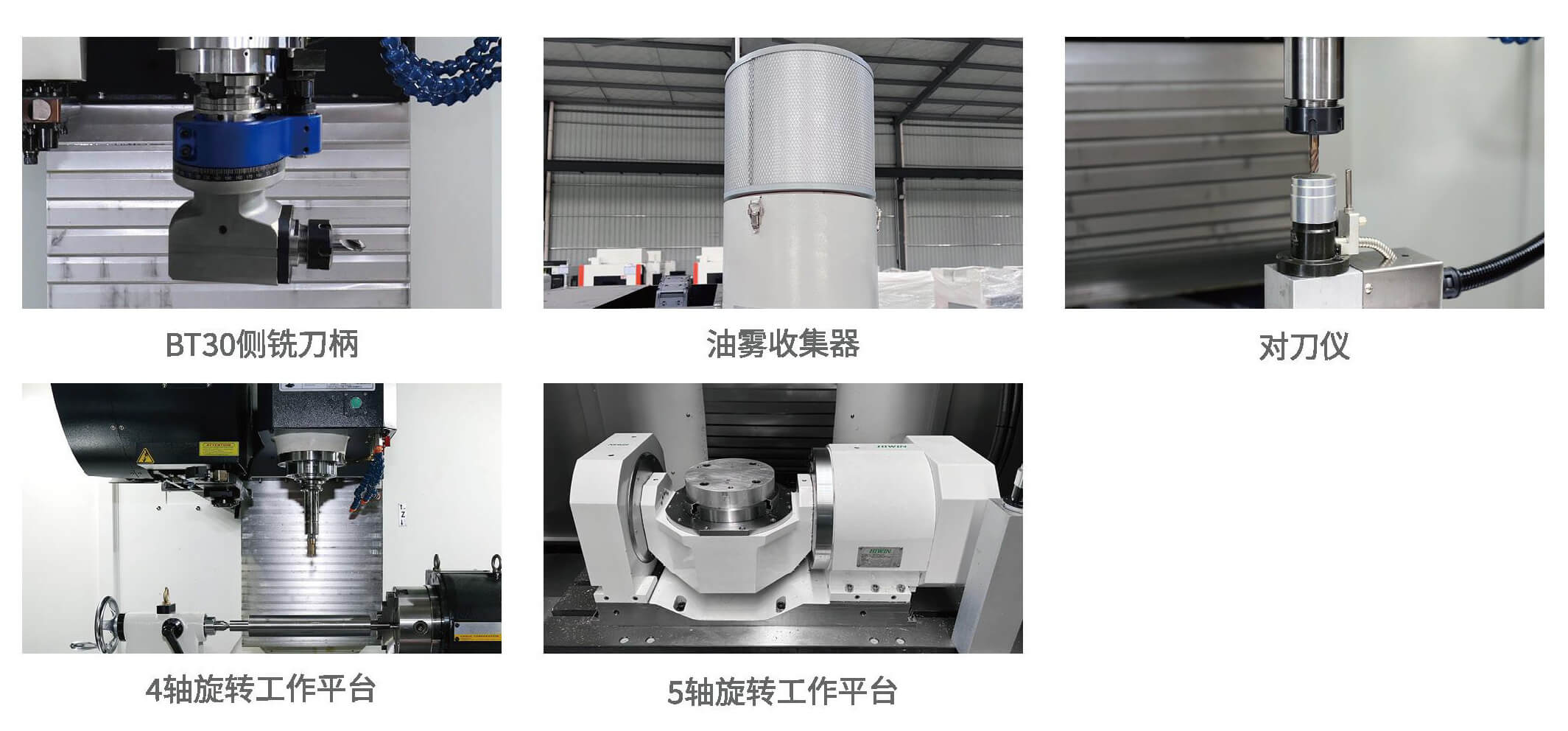

選配配置
|
表面質量檢測
|
進給: 1800 |
|
|
材料6061 |
X/Y公差:≤0.012mm |
|
|
X/Y公差:≤0.012mm |
Z公差:≤0.008mm |
|
|
Z公差:≤0.008mm |
表面粗糙度:Ra1.2 |
|
VP系列高速高精密機型
|
規格說明 |
單位 |
BF-600TP |
BF-858V |
BF-1168V |
|
行程范圍 |
||||
|
X軸行程 |
mm |
600 |
800 |
1100 |
|
Y軸行程 |
mm |
400 |
500 |
650 |
|
Z軸行程 |
mm |
500 |
800 |
|
|
主軸鼻端至工作臺距離 |
mm |
150-650 |
130-930 |
|
|
主軸中心至立柱軌面距離 |
mm |
456 |
520 |
658 |
|
工作臺 |
||||
|
工作臺尺寸 |
mm |
700X420 |
900X500 |
1200X600 |
|
工作臺max承重 |
kg |
400 |
600 |
800 |
|
T型槽尺寸 |
mm |
3-14x135 |
5-18X100 |
|
|

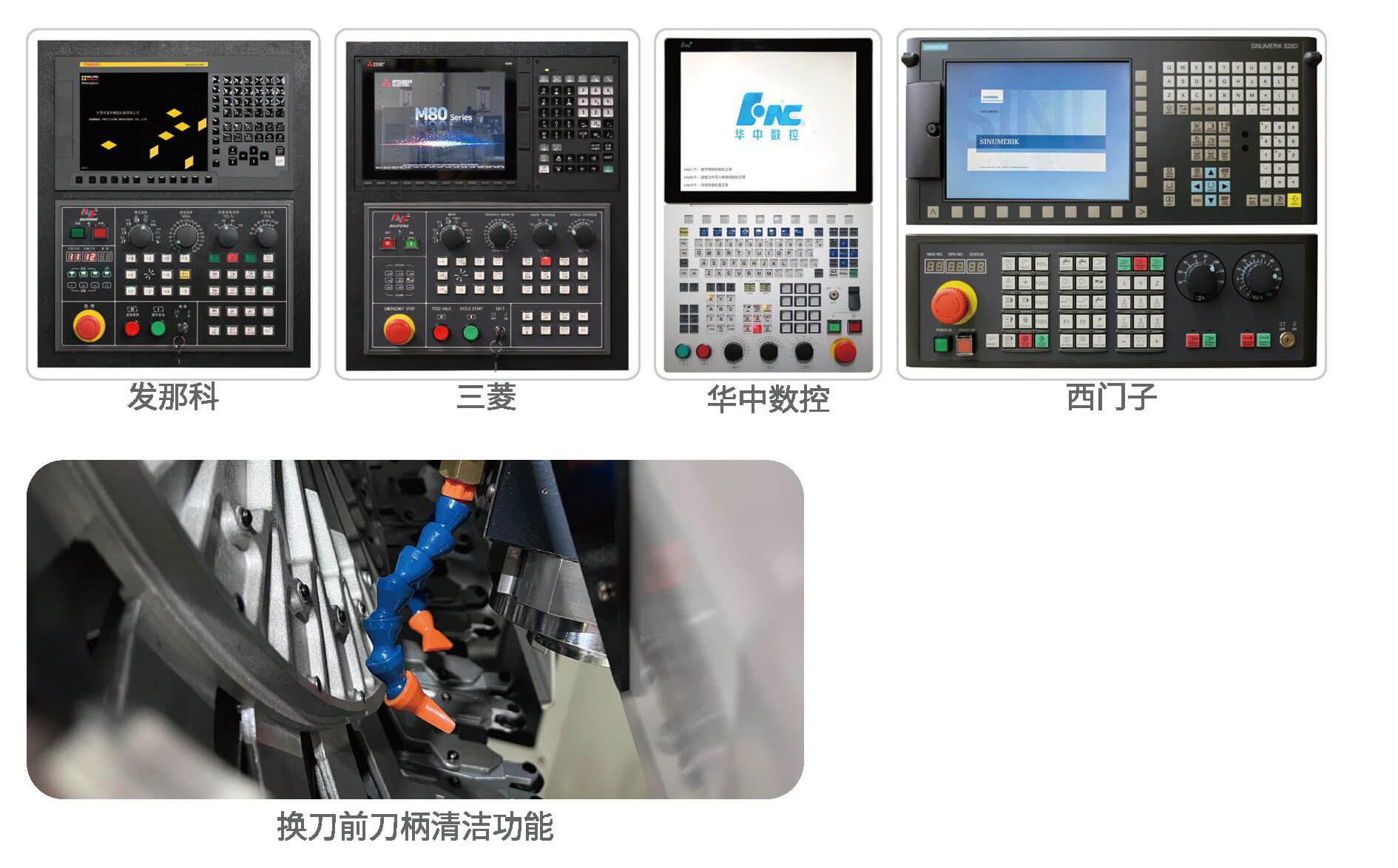

數控系統 |
||||
|
標準控制器（發那科） |
|
Oi-MF Plus |
|
|
|
標準控制器（三菱） |
|
M80A |
|
|
|
標準控制器（西門子） |
|
828D SW28x |
|
|
|
主軸 |
||||
|
聯接方式 |
|
直聯式 |
||
|
主軸轉速 |
rpm |
20000 |
12000 |
|
|
主軸錐度及規格 |
|
BT30 |
BBT40 |
|
|
主軸電機功率（發那科） |
kw |
3.7/5.5/9 |
11/15 |
|
|
主軸電機扭矩（發那科） |
NM |
14.1/17.5/28.7 |
52.5/95.5/118 |
|
|
主軸電機功率（三菱） |
kw |
3.7/5.5 |
11/15/18.5 |
|
|
主軸電機扭矩（三菱） |
NM |
14.1/17.5/28.7 |
52.5/95.5/118 |
|
|
主軸電機功率（西門子） |
kw |
4.8/9.0/21.2 |
9/17.1/21.2 |
|
|
主軸電機扭矩（西門子） |
NM |
10/19/45 |
57/108/135 |
|
|
三軸 |
||||
|
X/Y/Z三軸電機功率（發那科） |
kw |
2.5/2.5/2.7 |
3.0/3.0/3.0 |
|
|
X/Y/Z三軸電機功率（三菱） |
kw |
1.5/1.5/3.0 |
3.0/3.0/3.0 |
|
|
X/Y/Z三軸電機功率（西門子） |
kw |
2.85/2.85/3.55 |
2.9/2.9/3.55 |
|
|
X/Y/Z三軸電機扭矩（發那科） |
NM |
XY：8/32 Z: 12/46 |
20/45 |
|
|
X/Y/Z三軸電機扭矩（三菱） |
NM |
XY：9/42 Z：22.5/64 |
22.5/64 |
|
|
X/Y/Z三軸電機扭蛆（西門子） |
NM |
XY : 12/36NM Z : 22/66 |
22/66 |
|
|
X/Y/Z快移速度（發那科） |
m/min |
48/48/36 |
48/48/48 |
36/36/36 |
|
X/Y/Z快移速度（三菱） |
m/min |
48/48/36 |
48/48/48 |
36/36/36 |
|
X/Y/Z快移速度（西門子） |
m/min |
48/48/36 |
48/48/48 |
36/36/36 |
|
機臺精度 |
||||
|
定位精度（雙向） |
mm |
±0.003/300 |
±0.005/300 |
|
|
重復精度 |
mm |
±0.002/300 |
±0.003/300 |
|
|
機械 |
||||
|
空壓規格 |
kg/cm2 |
6-7bar |
||
|
機械外觀（長度尺寸） |
mm |
1800 |
2790 |
3170 |
|
（寬度尺寸） |
mm |
2500 |
2600 |
3200 |
|
（高度尺寸） |
mm |
2650 |
3160 |
3300 |
|
機械重量 |
kg |
3800 |
5800 |
7500 |
