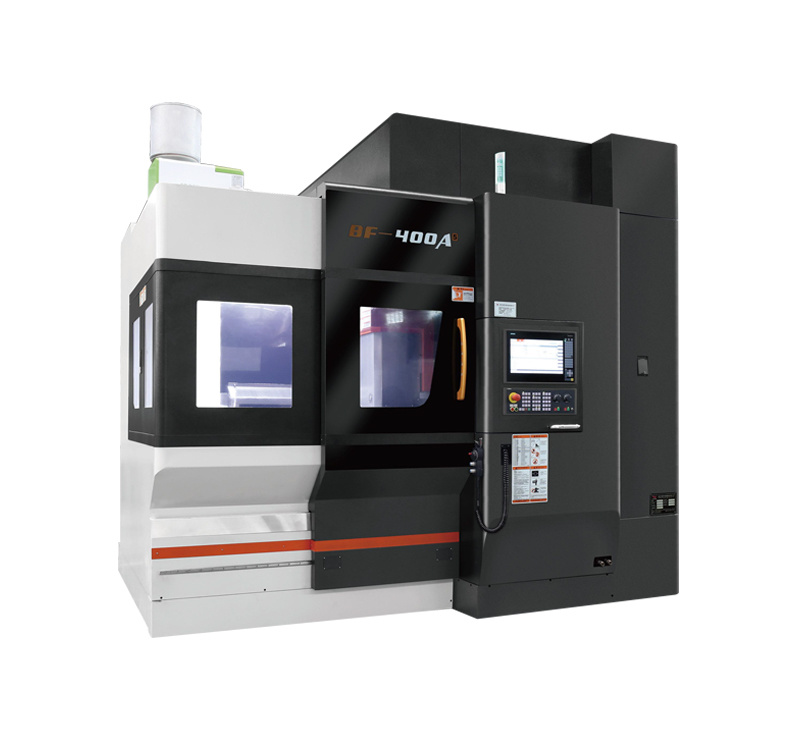

BF-400A5/BF-630A5/BF-800A5
概要描述：
產品描述
A系列高速高精密五軸機型

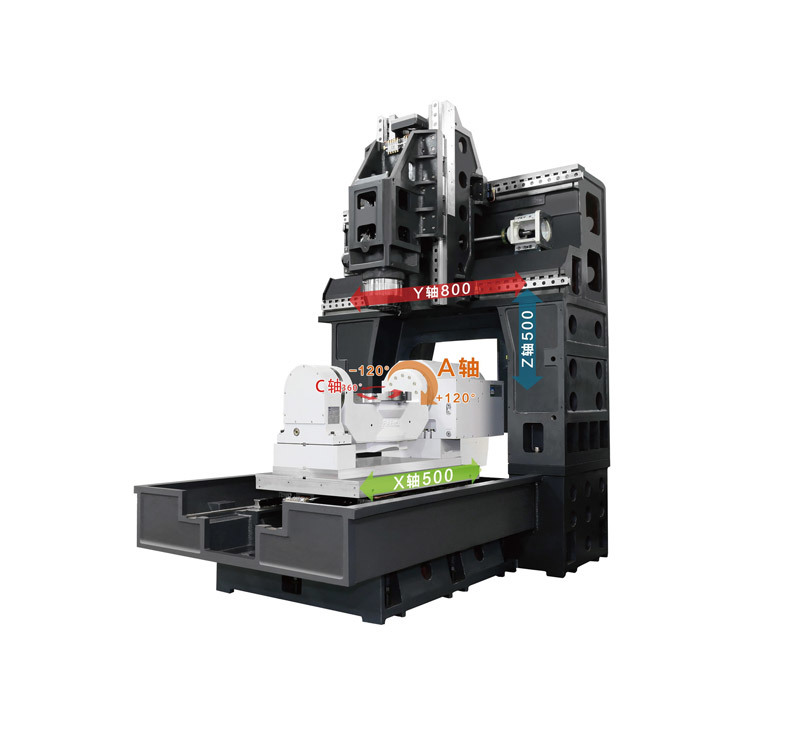

機械特點

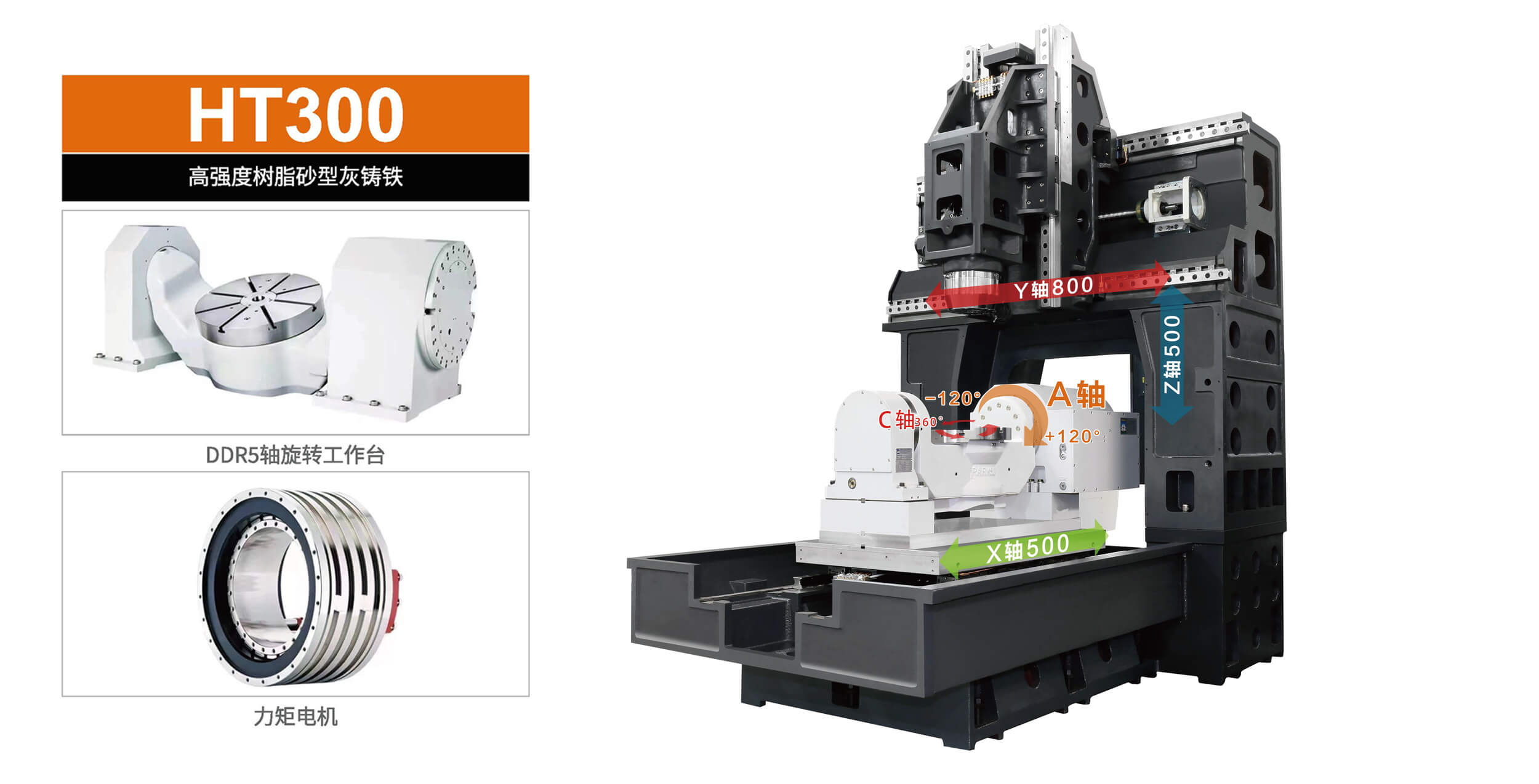

● FC30高強度鑄鐵材料+龍門式結構設計，為五軸加工所需高精度、高動態性提供堅實保證;
● AC軸DDR力矩電機直接驅動，精度和效率兼具;
● HEIDENHAIN高精密光柵尺/圓光柵;
● HEIDENHAIN SIEMENS進口高端五軸控制系統;
● RTCP (刀具中心點管理) 功能。
A5系列五軸加工中心
|
機械參數 |
單位 |
BF-400A5 |
BF-630A5 |
BF-800A5 |
|
X軸行程 |
mm |
500 |
800 |
950 |
|
Y軸行程 |
mm |
800 |
900 |
900 |
|
Z軸行程 |
mm |
500 |
700 |
700 |
|
A/B軸回轉角度 |
|
-120--120° |
-120--120° |
-120--120° |
|
C軸回轉角度 |
|
0--360° |
0--360° |
0--360° |
|
主軸鼻端至工作臺距離 |
mm |
150-650 |
120-820 |
120-820 |
|
工作臺面至A/B軸旋轉中心距離 |
|
0 |
-60 |
-100 |
|
工作臺盤面直徑 |
mm |
Φ400mm |
Φ630mm |
Φ800mm |
|
工作臺承重 |
mm |
300 |
800 |
1000 |
|
T型槽寬 |
|
12H7 |
14H7 |
14H7 |
|
基準孔徑; |
|
Φ55H7 |
Φ50H7 |
Φ50H7 |
|
機械重量 |
kg |
9500 |
15500 |
17000 |
|
標配 |
?自動刀具交換系統 |
?主軸溫控系統 |
?全防護鈑金防護罩 |
選配 |

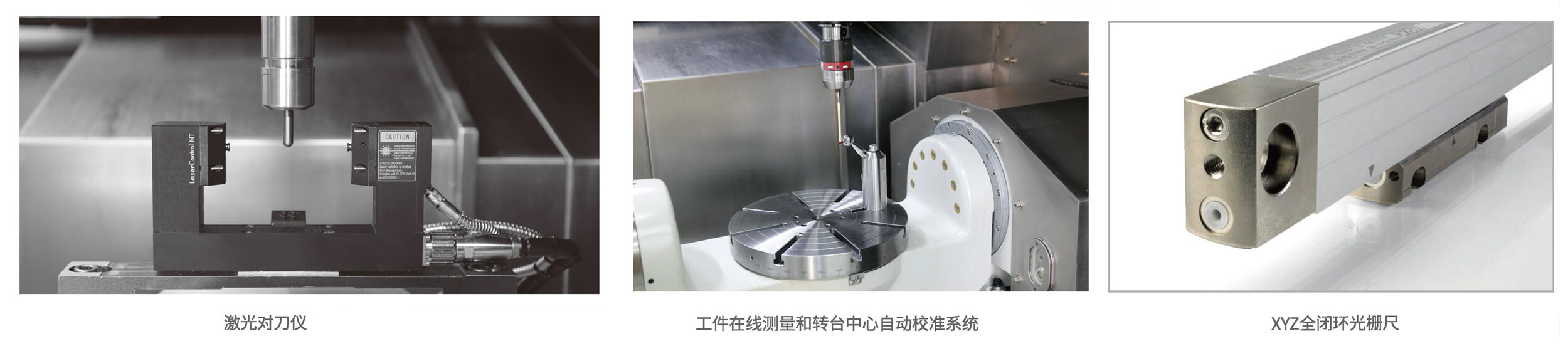

?激光對刀系統 |
|
?油霧回收系統 |
?手持操作單元 |
?三色警報燈 |
?五軸標定系統 |
||
|
?工件吹氣系統 |
?電氣箱空調 |
?雙支工作燈 |
|
||
|
?刀具沖屑系統 |
?自動排屑系統 |
?全閉環光柵尺 |
|
||
|
?自動集中潤滑系統 |
?床身導軌防護罩 |
|
|
規格說明
單位
BF-400A5
BF-630A5
BF-800A5
行程范圍
X軸行程
mm
500
800
950
Y軸行程
mm
800
900
900
Z軸行程
mm
500
700
700
A/B軸回轉角度
mm
-120--120°
C軸回轉角度
mm
0--360°
主軸鼻端至工作臺距離
150-650
120-820
工作臺面至A/B軸旋轉中心距離
0
-60
-100
工作臺
工作臺盤面直徑
mm
Φ400mm
Φ630mm
Φ800mm
工作臺承重
kg
300
800
1000
T型槽寬
12H7
14H7
基準孔徑
Φ55H7
Φ50H7
數控系統
標準控制器（西門子）
840D SL五軸控制系統
主軸
聯接方式
電主軸
主軸轉速
rpm
18000
主軸錐度及規格
HSK-A63
主軸電機功率（西門子）
kw
18/22
15/22
主軸電機扭矩（西門子）
NM
45.5/60
65/81
五軸
X/Y/Z/B/C三軸電機功率（西門子）
kw
3.14/3.14/3.14/3.14/5.87
X/Y/Z/B/C三軸電機扭矩（西門子）
NM
20/20/20/20/128
X/Y/Z/B/C快移速度（西門子）
m/min
24/24/24
B軸旋轉速度
m/min
20
C軸旋轉速度
m/min
180
機臺精度
X/Y/Z定位精度（雙向）
mm
±0.003/300
X/Y/Z重重靖度
mm
±0.002/300
AC軸定位精度
arc-sec
±5
AC軸重復精度
arc-sec
4
機械
空壓規格
kg/cm2
6-7bar
機械外觀（長度尺寸）
mm
3300
3500
4000
（寬度尺寸）
mm
2800
3200
3500
（高度尺寸）
mm
3200
3700
機械重量
kg
9500
15500
17000
A系列高速高精密五軸機型
