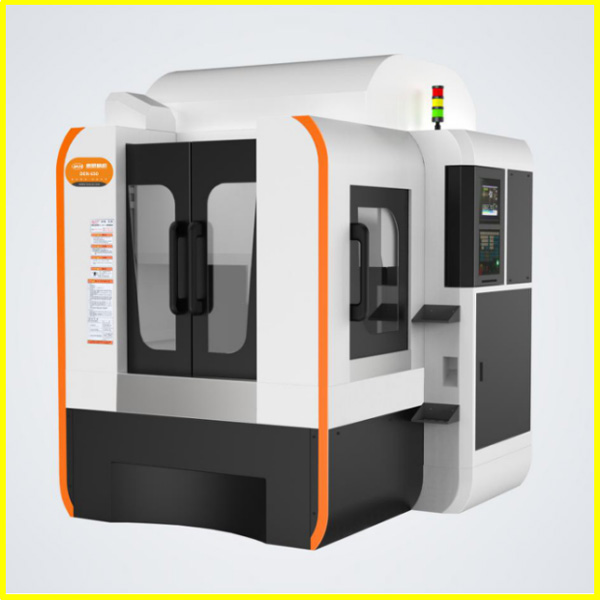

DEN-650II高速雕銑機
DEN-650II高速雕銑機功能及特點說明
本機型特別適用于鋼、銅、鋁、陶瓷、脆硬材料、等材料的半精加工和精密加工。例如：產品零件、醫療器械、精密模具、紫銅電極的精密加工。
主要結構特點說明：
1、機床采用獨特的橫梁設計、龍門式高剛性結構，優質米漢納床身，確保機械長期高精度使用壽命，抗震性強，一體式造型，款式新穎，占地面積小。
2、三軸采用進口高精度直線導軌和精密滾珠絲桿，長期抗耐磨性能強、自身摩擦系數小，配備進口軸承及聯軸器，進一步保障傳動部件的精度，具有較高的定位精度和靈活性，運動平衡的特點。
3、控制系統采用西班牙發格高速數控系統，運用廣泛，操作簡單，易學易用，掌握方便，可選配日本三菱，臺灣新代。
4、高轉速、高扭力、高精度電主軸，搭配主軸專用油冷機，確保主軸長時間使用的精度和壽命，滿足了高速加工需求及精度，可實現小型精密模具及零件高速銑削、加工精度高、震動小、噪音低。
5、驅動系統采用日本安川/日本山洋/日本松下交流驅動伺服系統，響應速度快，控制精度高，運行平穩，加速性能優越，運轉噪音小。
6、該機型標配精密機械對刀儀，大幅度的提高了加工時的對刀效率，并對刀具的磨損起到準確檢測的作用，可選配油霧收集器，粉末吸塵裝置，機械式刀庫及第四軸轉臺，更高水平的提升設備自動化程度和改善使加工用環境。
德恩巨匠DEN-650II高速雕銑機標配技術參數如下：
|
功能部件名稱 |
DEN-650II高速雕銑機 |
||
|
1 |
數控系統 |
西班牙發格FAOGOR8055iF |
|
|
2 |
主 軸 |
主軸功率 |
榮華手動電主軸5.5KW |
|
主軸最高轉速 |
24000RPM |
||
|
扭矩參考值 |
≥7NM |
||
|
刀具接口形式 |
ER32 |
||
|
主軸冷卻方式 |
油冷/風冷 |
||
|
3 |
導軌絲杠 |
直線導軌（寬度）X,Y,Z |
臺灣上銀/銀泰 （30/30/30） |
|
滾珠絲杠（直徑）X,Y,Z |
臺灣上銀/銀泰 （32/32/32） |
||
|
絲桿軸承 |
日本NSK/德國FAG軸承 |
||
|
導軌絲桿潤滑方式 |
潤滑脂/油自動潤滑 |
||
|
4 |
電器元件 |
三軸伺服驅動 |
日本安川0.85KW |
|
機械對刀儀 |
廣東海瀾德自動對刀儀 |
||
|
變頻器 |
廣東科比變頻器 |
||
|
熱交換器 |
江西瑞科熱交換器 |
||
|
電子脈沖手輪 |
廣東寶裕脈沖電子手輪 |
||
|
電子電器元件 |
法國施耐德/德國西門子/淅江德力西 |
||
|
5 |
工 作 臺 |
工作臺尺寸 |
600*500mm |
|
工作臺負重 |
300Kg |
||
|
6 |
加 工 范 圍 |
工作行程 |
X*Y*Z：600*500*250mm |
|
主軸端面到工作臺距離 |
100-350mm |
||
|
7 |
進 給 速 度 |
最大加工速度 |
8m/min |
|
最大快移速度 |
12m/min |
||
|
8 |
機 械 精 度 |
定位精度 |
±0.005mm |
|
重復定位精度 |
±0.002mm |
||
|
9 |
機床占地尺寸（長*寬*高） |
1900*1800*2600mm |
|
|
10 |
機床總重量 |
約3500Kg |
|
